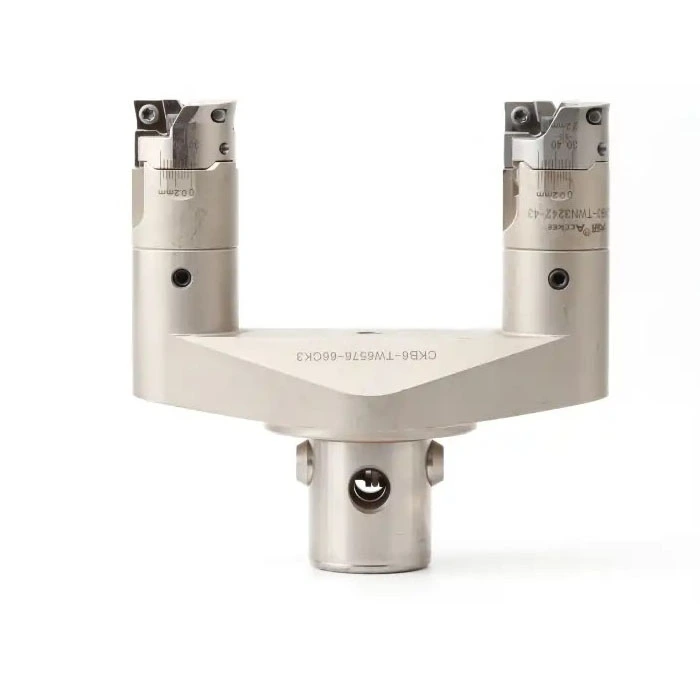

핀 터닝 보링 헤드

직경 범위: 22mm – 127mm (0.866” – 5”)
• 길이 범위: 56mm – 77mm(2.205” – 3.031”)
• 재질: H13 강철

특징 및 이점

• 서로 마주보는 이중 인서트 홀더는 두 인서트가 동시에 절삭되는 동안 절삭력의 균형을 유지합니다.
• 내부 및 외부 보링에 적합
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 98페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

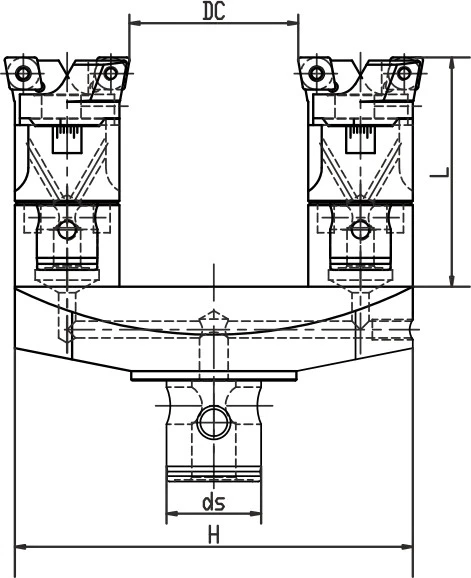

치수 및 기술 사양

7가지 구성 가능

절단 직경(mm)	유지 직경(mm)	길이(mm)	커터블럭	절삭 깊이(mm)	외부 절단 범위(mm)
80-88	28	79	CKB2-TWN2533-38	56	22-30
90-98	28	89	CKB2-TWN2533-38	56	32-40
119-129	28	118	CKB3-EWN3242-43	67	45-55
129-139	36	128	CKB3-EWN3242-43	67	55-65
139-149	36	138	CKB3-EWN3242-43	67	65-75
182-195	36	179	CKB4-EWN4154-50	77	89-100
209-222	36	206	CKB4-EWN4154-50	77	114-127
