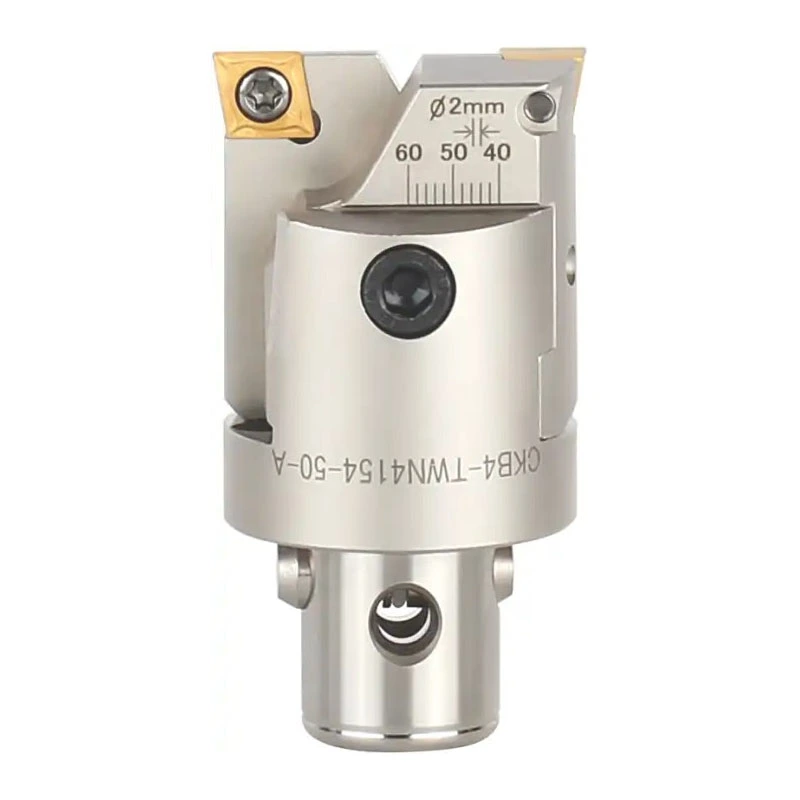

중절삭 황삭 보링 헤드

직경 범위: 25mm – 90mm(0.984” – 3.543”)
• 길이 범위: 38mm – 75mm(1.496” – 2.953”)
• 재질: H13 강철

특징 및 이점

• 금속 제거율이 높은 분야를 위한 견고한 구조
• 견고한 카트리지 클램핑으로 포지셔닝 정확성과 안정성 향상

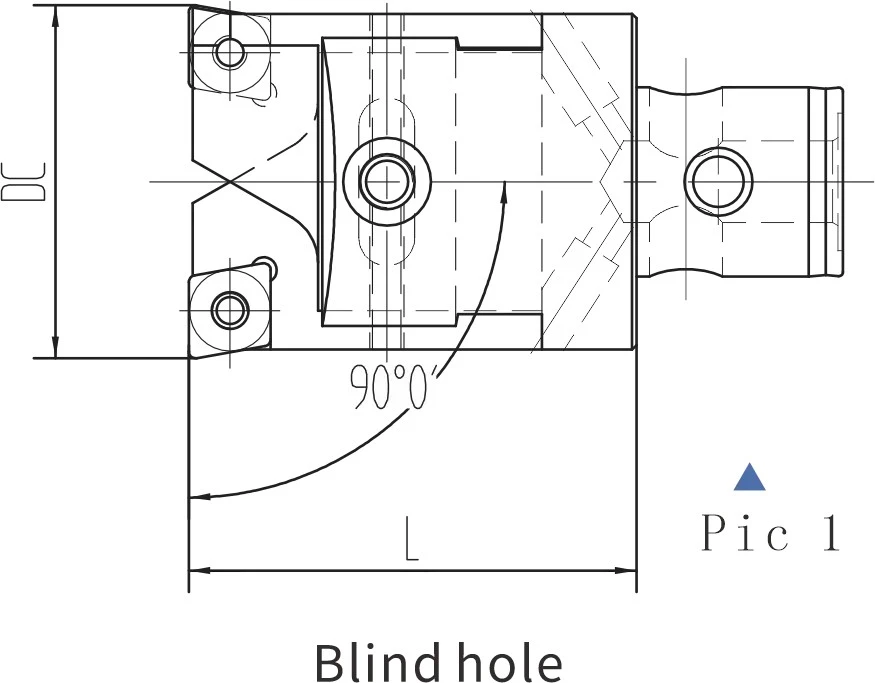

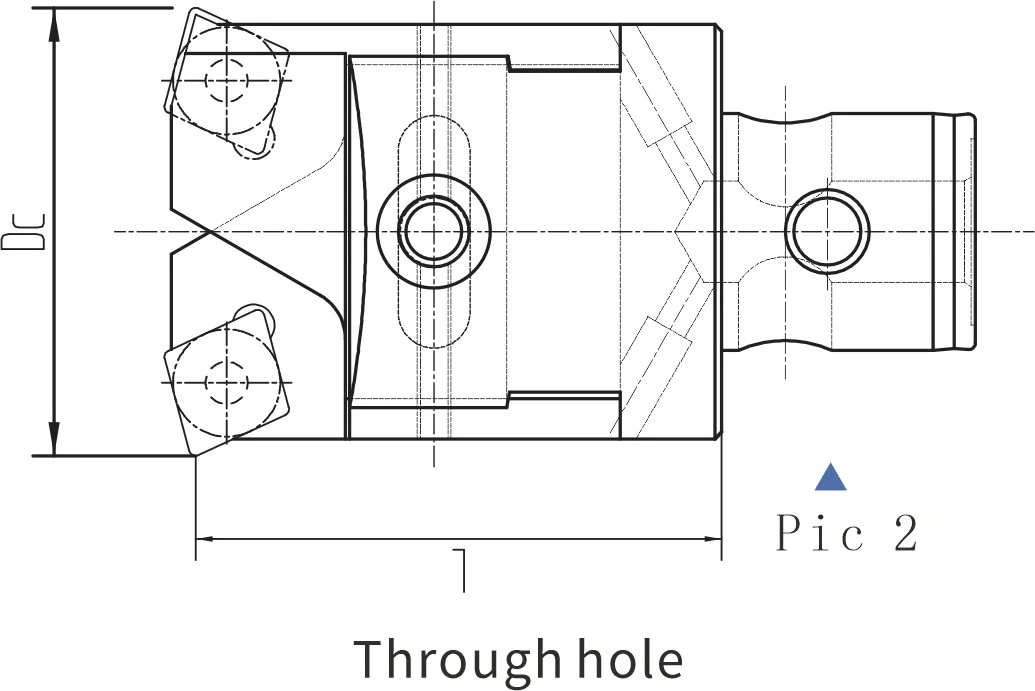

• 90° 막힌 홀 보링과 75° 관통 홀 보링을 지원합니다.
• 진동 감소로 무거운 절삭 부하에 맞게 설계됨
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 97페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

치수 및 기술 사양

10가지 구성 가능

절단 직경(mm)	유지 직경(mm)	길이(mm)	끼워 넣다	나사 삽입	렌치 삽입	커터 블록 나사	슬라이드 트리머 나사	질량(kg)	커터 블록 렌치	슬라이드 트리머 렌치
25-33	24	38	CC..0602..	M2.5×6	T8	M5-0.8×18	M3×6	0.14	L1.5	L4
32-42	31	45	CC..09T3..	M4×10	T15	M6-1.0×20	M3×8	0.23	L1.5	L5
41-54	39	52	CC..09T3..	M4×10	T15	M8-1.25×25	M3×10	0.43	L1.5	L6
53-72	49	66	CC..1204..	M5×12	T20	M10-1.5×35	M4×12	0.82	L2	L8
68-90	63	75	CC..1204..	M5×12	T20	M10-1.5×35	M4×16	1.75	L2	L8
25-33	24	35	CC..0602..	M2.5×6	T8	M5-0.8×18	M3×6	0.14	L1.5	L4
32-42	31	41	CC..09T3..	M4×10	T15	M6-1.0×20	M3×8	0.23	L1.5	L5
41-54	39	48	CC..09T3..	M4×10	T15	M8-1.25×25	M3×10	0.43	L1.5	L6
53-72	49	61	CC..1204..	M5×12	T20	M10-1.5×35	M4×12	0.82	L2	L8
68-90	63	70	CC..1204..	M5×12	T20	M10-1.5×35	M4×16	1.75	L2	L8
