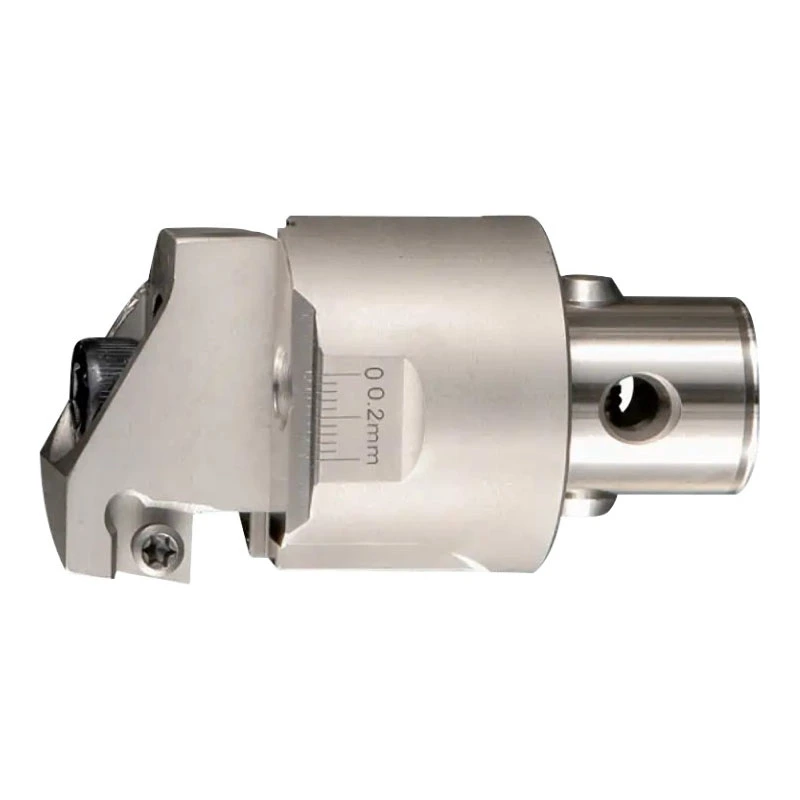

모듈러 카운터 황삭 보링 시스템

직경 범위: 30mm – 160mm (1.181” – 6.299”)
• 길이 범위: 29mm – 56mm(1.142” – 2.205”)
• 재질: H13 강철

특징 및 이점

• 교체 가능한 모듈형 헤드로 공구 재고 감소
• 정밀한 나사 조정으로 정확한 직경 조정 가능
• 모듈식 구조로 진동과 편향을 최소화합니다.
• 백보링 지원
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 112페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

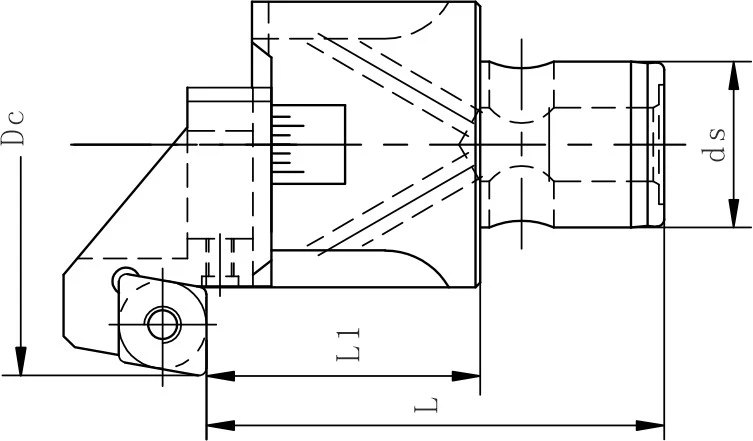

치수 및 기술 사양

7가지 구성 가능

절단 직경(mm)	유지 직경(mm)	길이(mm)	끼워 넣다	나사 삽입	렌치 삽입	질량(kg)	절삭 깊이(mm)
30-38	14	65	CC..0602..	M2.5*6.5	T8	0.049	29
37-47	18	50	CC..09T3..	M4*10	T15	0.098	30
46-60	22	55	CC..09T3..	M4*10	T15	0.161	36
60-81	28	65	CC..1204..	M5*13	T20	0.301	41
79-101	36	70	CC..1204..	M5*13	T20	0.574	56
99-130	36	75	CC..1204..	M5*13	T20	1.225	56
129-160	36	75	CC..1204..	M5*13	T20	1.575	56
