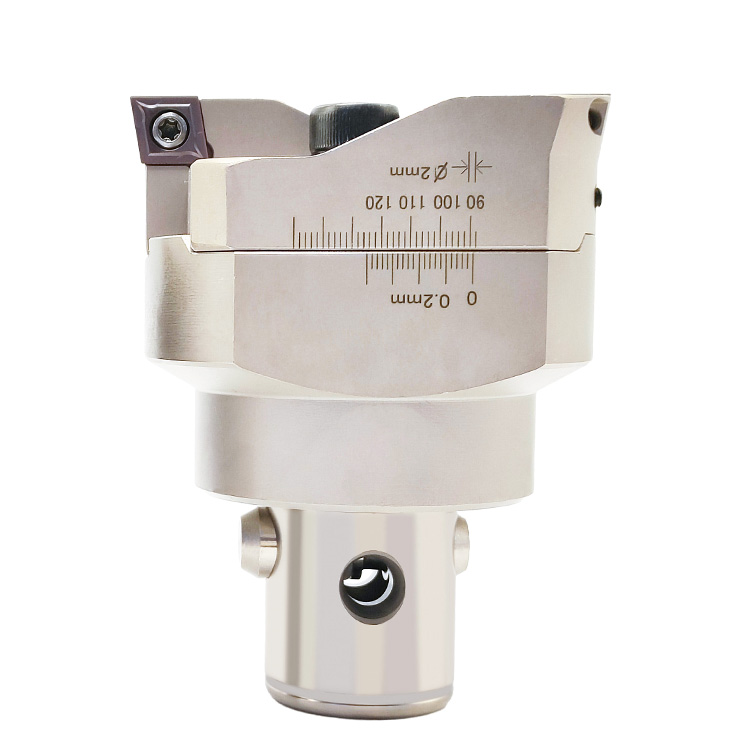

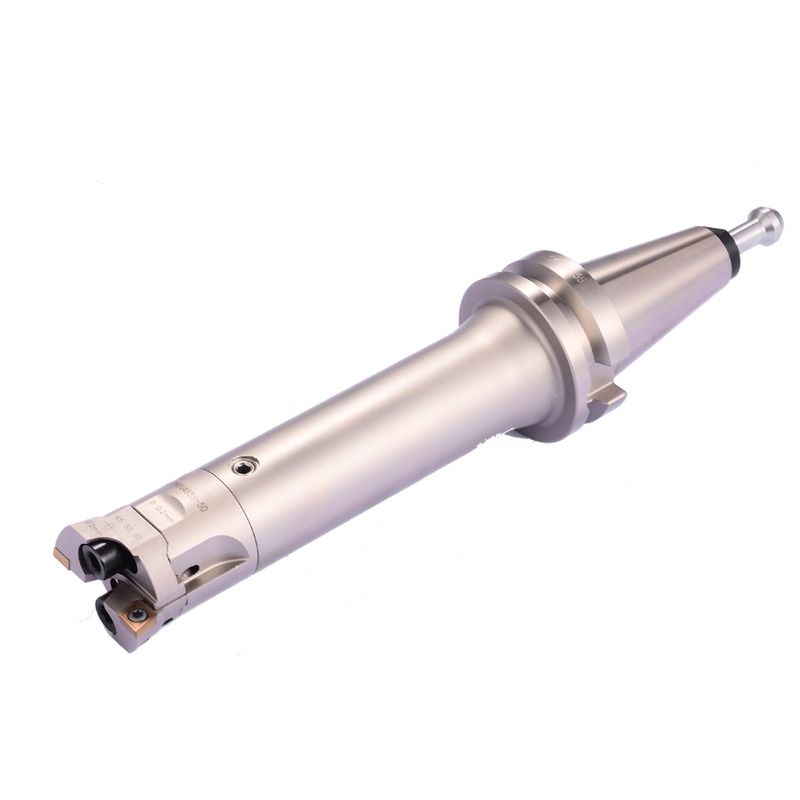

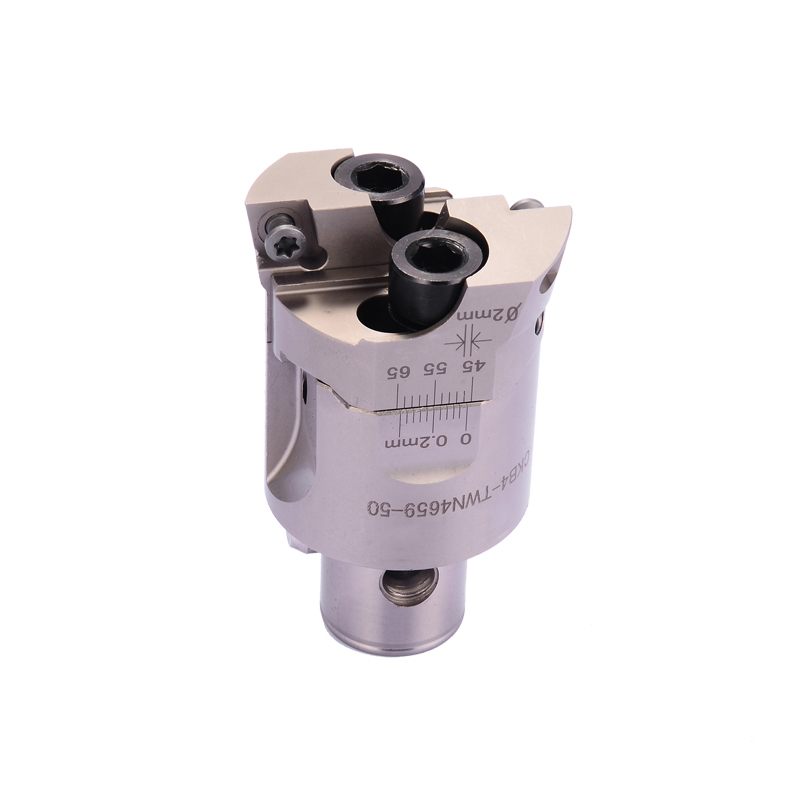

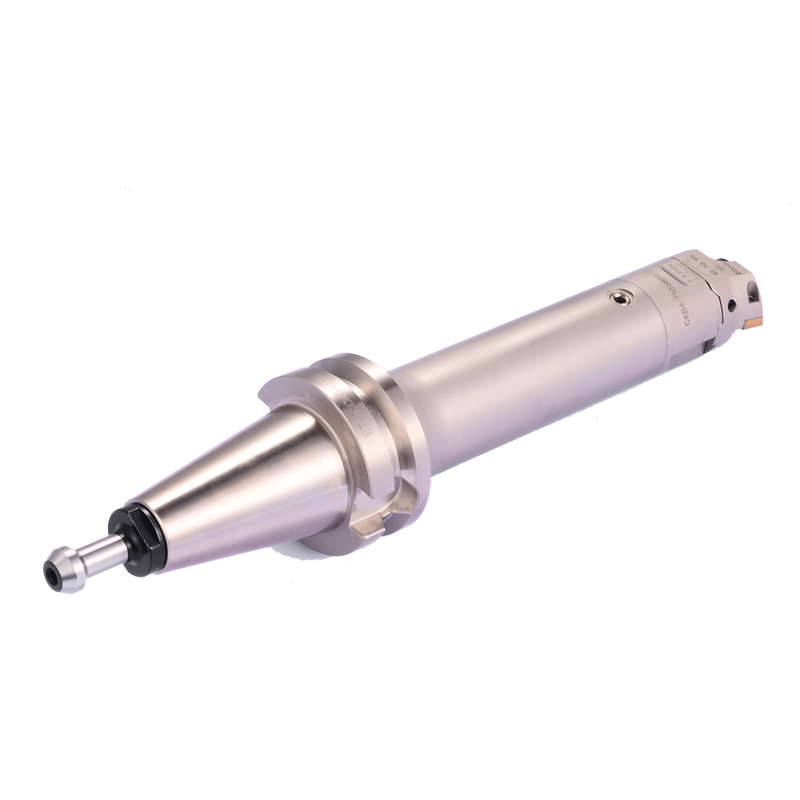

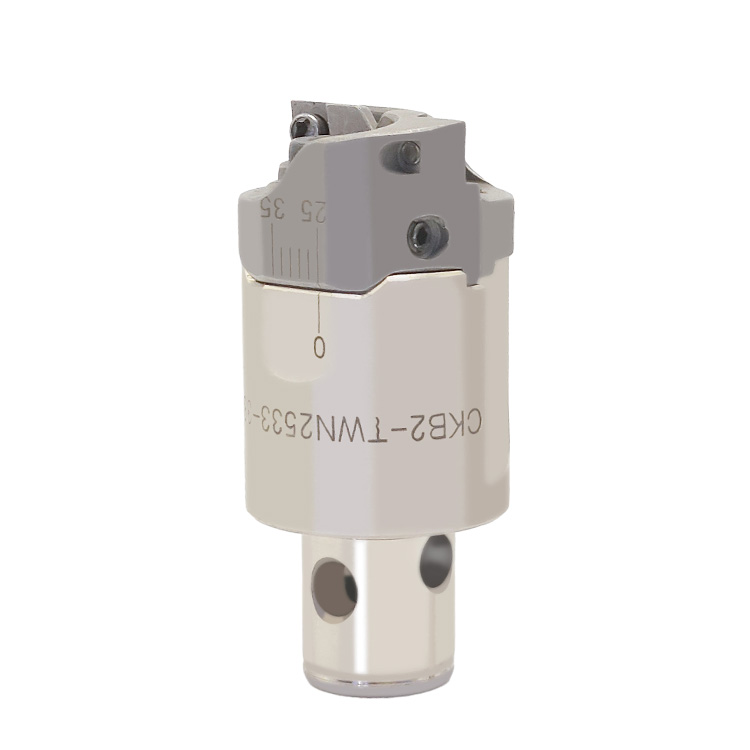

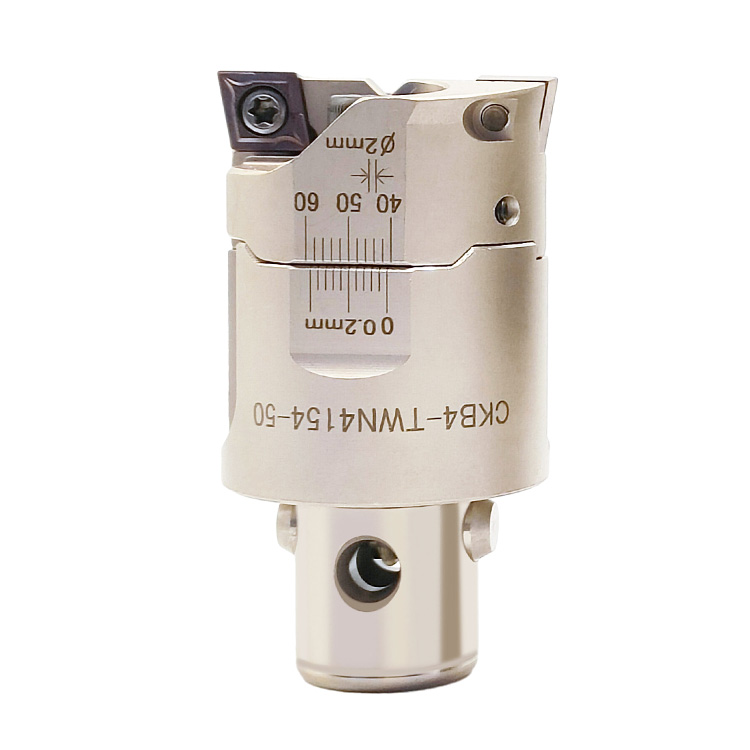

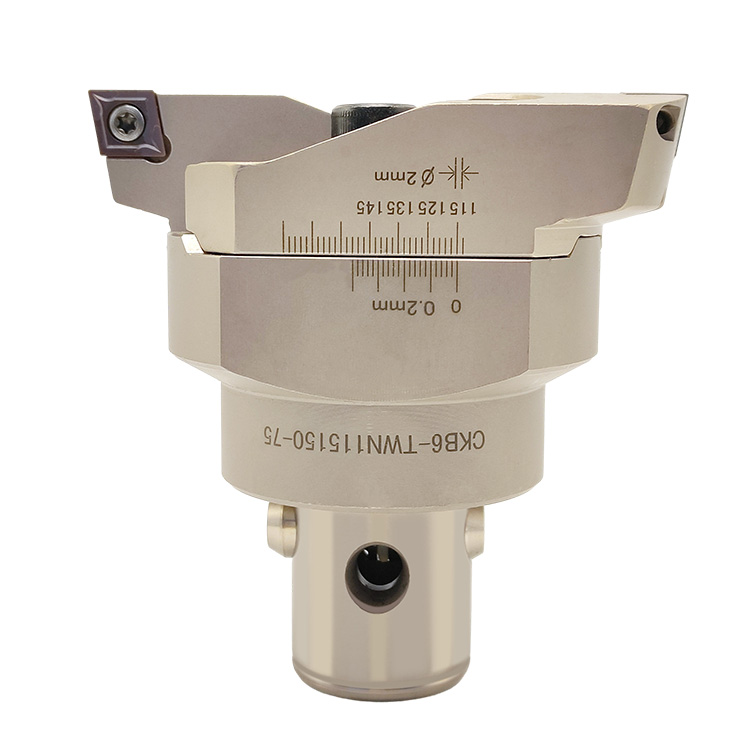

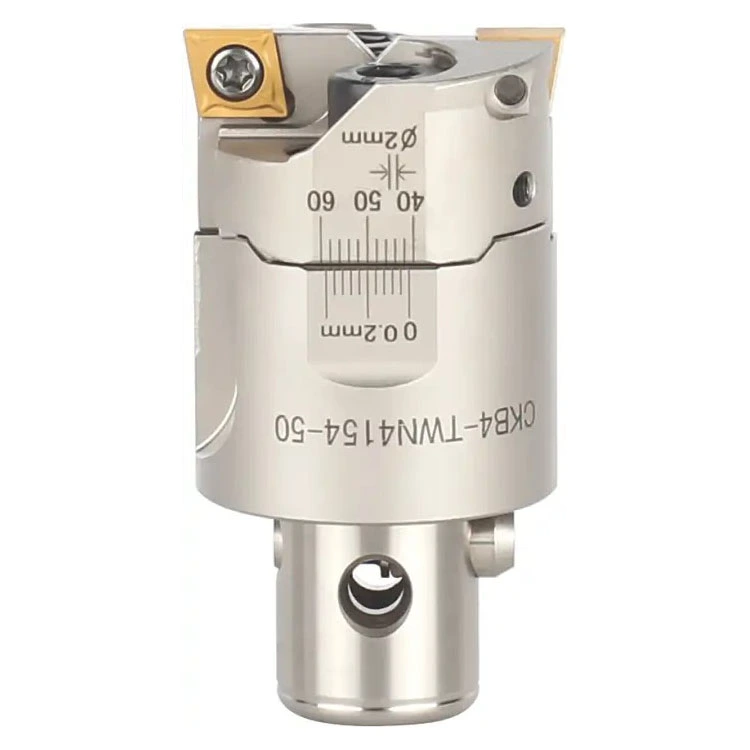

TWN 황삭 보링 헤드

직경 범위: 20mm – 150mm (0.787” – 5.906”)
• 길이 범위: 35mm – 75mm(1.378” – 2.953”)
• 재질: H13 강철

특징 및 이점

• 하나의 보링 헤드가 두 가지 카트리지 크기를 수용하여 툴링 재고를 줄입니다.

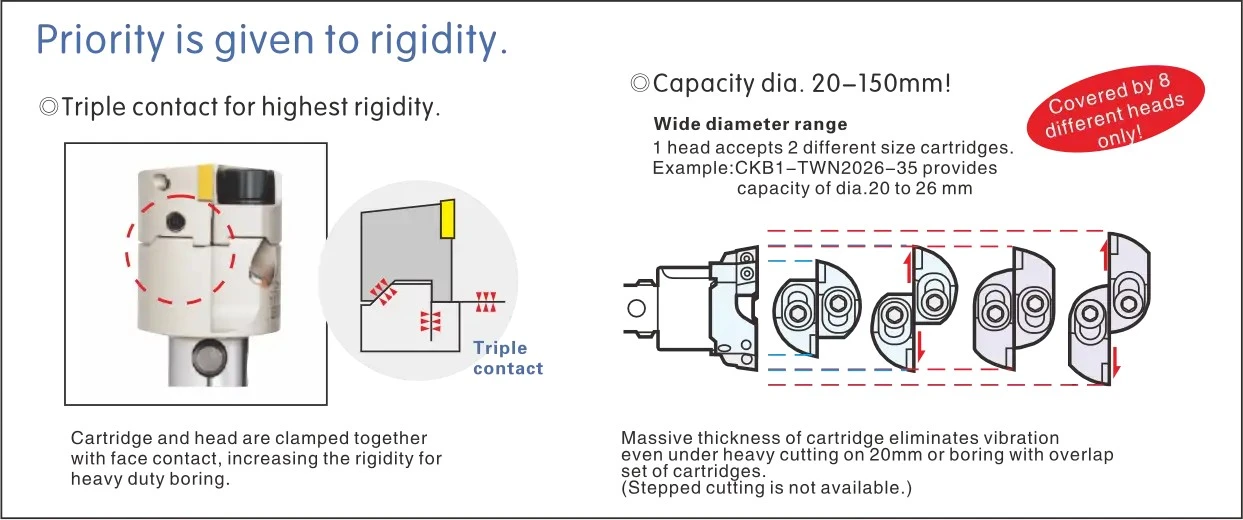

• 3면 카트리지 지지대는 높은 강성과 내진동성을 제공합니다.
• 전면 접촉식 카트리지 클램핑으로 하중 분산 및 클램핑 강도 향상
• 커터 런아웃 0.02mm 미만

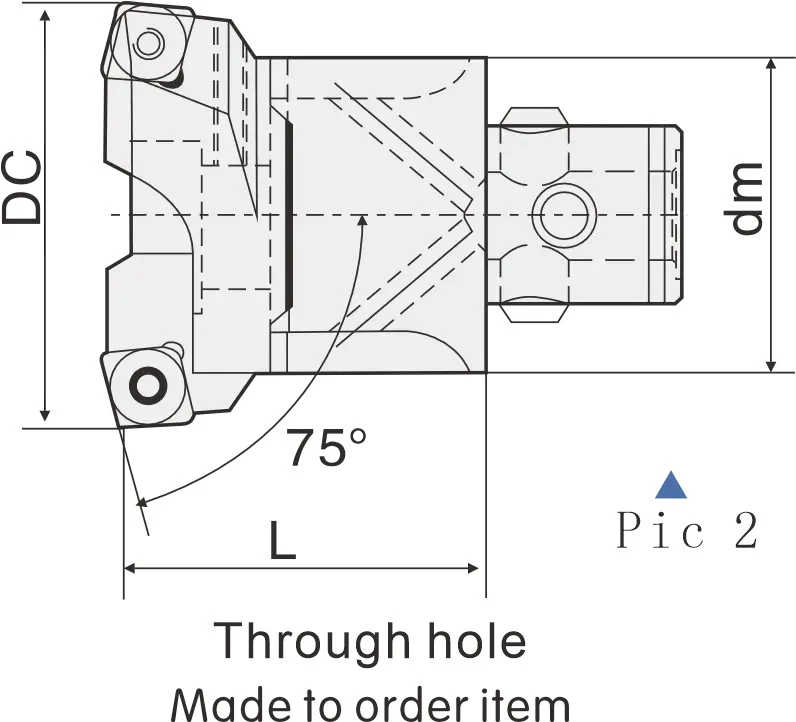

• 90° 막힌 홀 보링과 75° 관통 홀 보링을 지원합니다.
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 96페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

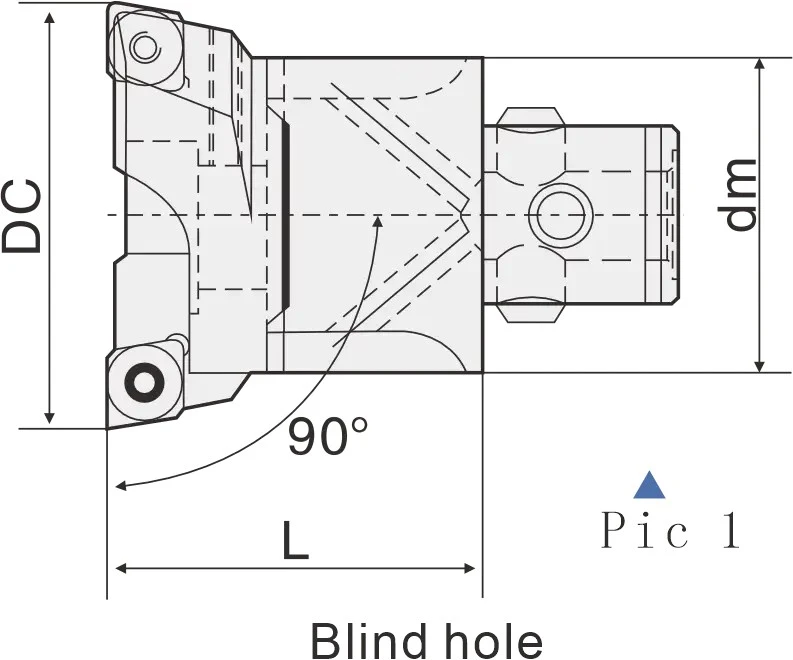

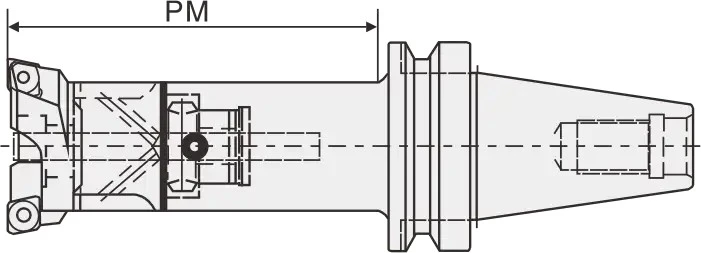

치수 및 기술 사양

12가지 구성 가능

절단 직경(mm)	유지 직경(mm)	길이(mm)	끼워 넣다	나사 삽입	렌치 삽입	커터블럭	커터 블록 나사	슬라이드 트리머 나사	질량(kg)	고정나사
20~26	19	35	CC..0602..	M2.5×6.5	T8	TW20~26M	M4–0.7×16	M3×5	0.07	M2.5×6
25~33	24	38	CC..0602..	M2.5×6.5	T8	TW25~33M	M5–0.8×18	M3×6	0.14	M2.5×6
32~42	31	43	CC..09T3..	M4×10	T15	TW32~42M	M6–1.0×20	M3×8	0.23	M4×10
41~54	39	50	CC..09T3..	M4×10	T15	TW41~54M	M8–1.25×25	M3×10	0.43	M4×10
53~72	49	60	CC..1204..	M5×13	T20	TW53~72M	M10–1.5×35	M4×12	0.82	M5×12
68~90	63	75	CC..1204..	M5×13	T20	TW68~90M	M10–1.5×35	M4×16	1.75	M5×12
89~120	63	75	CC..1204..	M5×13	T20	TW89~120M	M10–1.5×35	M4×16	2.25	M5×12
115~150	63	75	CC..1204..	M5×13	T20	TW115~150M	M10–1.5×35	M4×20	2.35	M5×12
53~72	49	60	CC..1204..	M5×13	T20	TW53~72M	M10–1.5×35	M4×12	0.82	M5×12
68~90	63	75	CC..1204..	M5×13	T20	TW68~90M	M10–1.5×35	M4×16	1.75	M5×12
89~120	63	75	CC..1204..	M5×13	T20	TW89~120M	M10–1.5×35	M4×16	2.25	M5×12
115~150	63	75	CC..1204..	M5×13	T20	TW115~150M	M10–1.5×35	M4×20	2.35	M5×12
