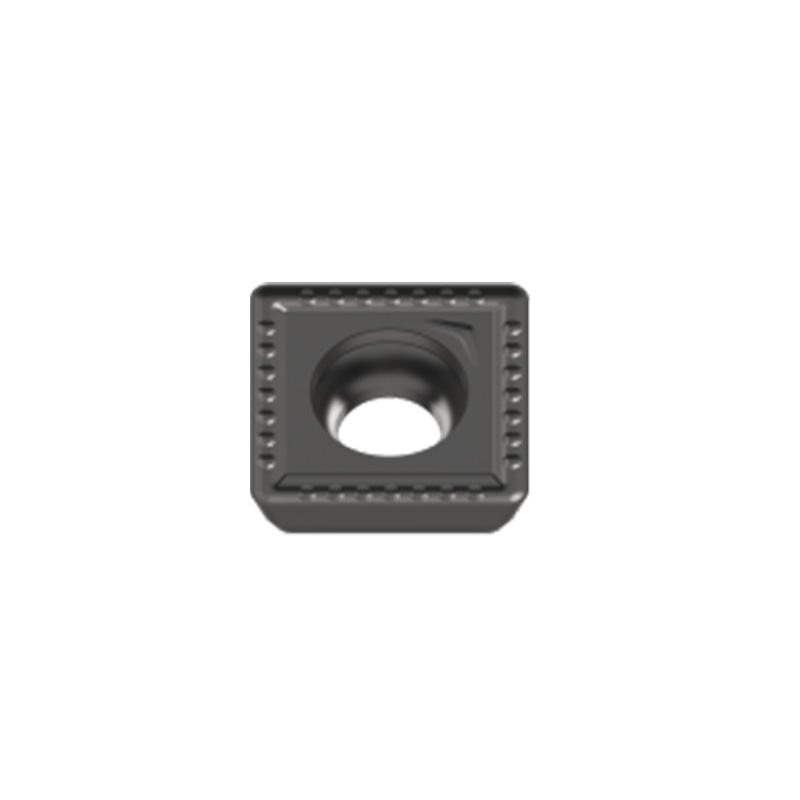

SP 초경 인서트

직경 범위: 3.5mm – 14.3mm (0.138” – 0.563”)
• 두께 범위: 1.4mm – 5.2mm(0.055” – 0.205”)
• 재질: 초경

특징 및 이점

• 4개의 직선 절단 모서리가 있는 정사각형 형상
• SPGT 드릴링 시스템의 주변 및 중앙 인서트로 사용하도록 설계됨
• 정확한 최종 홀 직경과 표면 마감을 생성합니다.
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 92페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

치수 및 기술 사양

8가지 구성 가능

가장자리 길이(L)(mm)	두께(s) (mm)	구멍 직경 (d) (mm)	가장자리 끝(r)(mm)	U 드릴 직경(mm)
3.5	1.4	1.9	0.4	8.5-9.5
4	1.8	2.05	0.2	10-12.5
5	2.38	2.3	0.4	13-15.5
6	2.38	2.61	0.4	16-21.5
7.94	3.97	2.85	0.8	22-28.5
9.8	4.3	4.05	0.8	29-34.5
11.5	4.8	4.45	0.8	35-41.5
14.3	5.2	5.75	1.2	42-50
