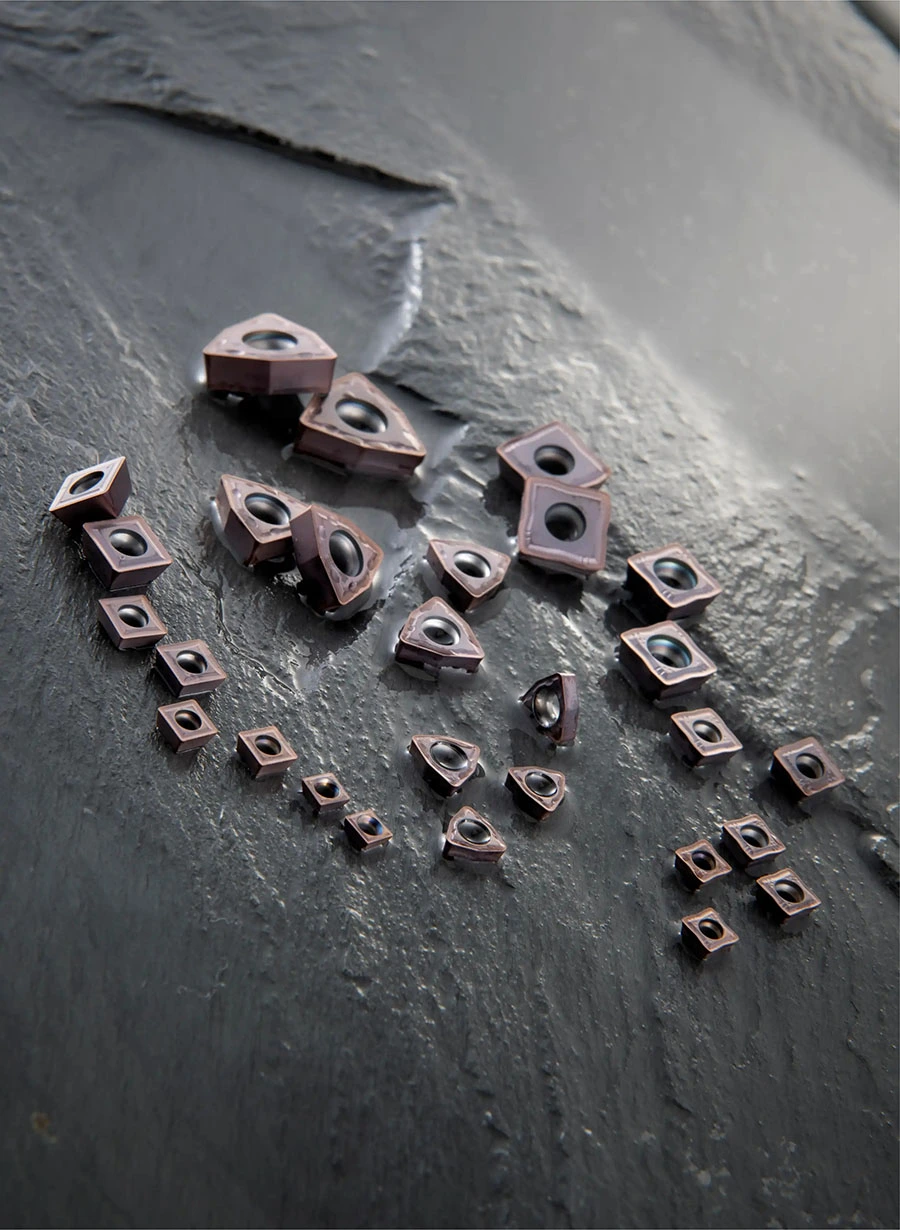

XCMT 초경 인서트
직경 범위: 4.40mm – 17.40mm (0.173” – 0.685”)
• 두께 범위: 1.70mm – 5.56mm(0.067” – 0.219”)
• 재질: 초경
특징 및 이점
• TCAP 드릴 시스템의 단일 인서트로 사용하도록 설계됨
• 여유각이 7°인 86° 마름모 형상
• 날 강도, 여유 공간, 절단 안정성의 균형을 제공합니다.
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 93페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.
문의 보내기
제품 설명
치수 및 기술 사양
11가지 구성 가능

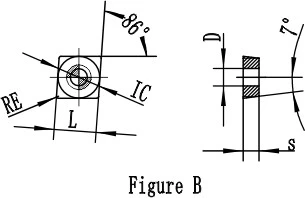

| 가장자리 길이(L)(mm) | 직경을 삽입하십시오. (IC) (mm) | 두께(s) (mm) | 구멍 직경 (d) (mm) | 가장자리 끝(r)(mm) | U 드릴 직경(mm) |
|---|---|---|---|---|---|
| 6.4 | 4.4 | 1.7 | 2.1 | 0.4 | TCAP 08R |
| 6.4 | 4.4 | 1.7 | 2.1 | 0.4 | TCAP 08L |
| 5.6 | 5.6 | 2.1 | 2.3 | 0.4 | TCAP 10R |
| 6.4 | 6.4 | 2.38 | 2.6 | 0.4 | TCAP 12R |
| 7.5 | 7.5 | 3.18 | 2.8 | 0.4 | TCAP 14R |
| 8.4 | 8.4 | 3.18 | 3.4 | 0.4 | TCAP 16R |
| 10.5 | 10.5 | 3.97 | 4.2 | 0.4 | TCAP 20R |
| 10.5 | 10.5 | 3.97 | 4.2 | 0.8 | TCAP 20R |
| 13.4 | 13.4 | 4.76 | 5.2 | 0.4 | TCAP 25R |
| 13.4 | 13.4 | 4.76 | 5.2 | 0.8 | TCAP 25R |
| 17.4 | 17.4 | 5.56 | 5.2 | 0.8 | TCAP 32R |
