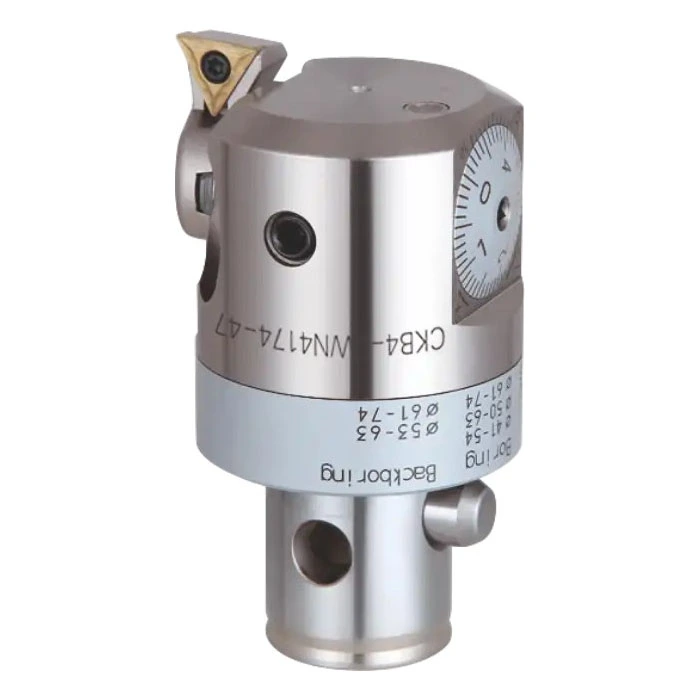

EWN 정밀 보링 헤드
직경 범위: 20mm – 203mm(0.787” – 7.992”)
• 길이 범위: 32.5mm – 71mm(1.28” – 2.795”)
• 재질: H13 강철
특징 및 이점
• 구간당 0.01mm의 정밀 버니어 조정
• 최대 절단 속도: 1200m/min
• 고속 가공을 위한 사전 균형 설계
• 내부 절삭유 공급
• 표준 백보링 기능

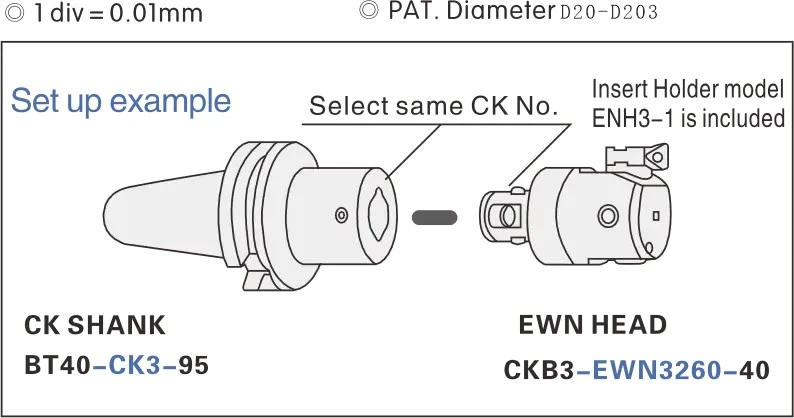

• ENH3-1 인서트 홀더와 함께 제공됨
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 101페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.
문의 보내기
제품 설명
치수 및 기술 사양
7가지 구성 가능

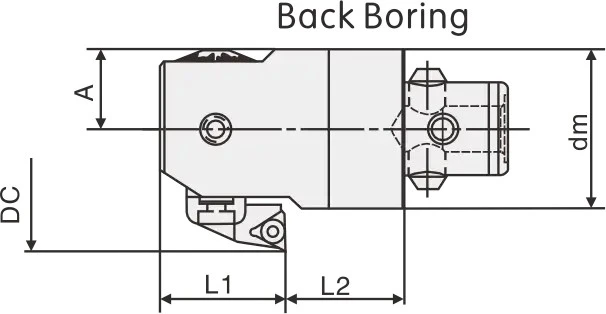

| 절단 직경(mm) | 유지 직경(mm) | 길이(mm) | 끼워 넣다 | 커터블럭 | 커터 블록 나사 | 질량(kg) | 커터 블록 렌치 | 카운터 보링 절삭 직경 (mm) | 카운터 보링 깊이(외부 L1)(mm) | 카운터 보링 깊이(내부 L2)(mm) | 내부 반경(A)(mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20-26 | 19 | 32.5 | TP..0802.. | ENH1-1 | M2.2×5 | 0.09 | T7 | 30-31 | 20 | 10 | 10 |
| 25-33 | 24 | 35.5 | TP..0802.. | ENH2-1 | M2.2×5 | 0.15 | T7 | 38-41 | 22 | 10 | 12.5 |
| 32-42 | 31 | 40 | TP..0802.. | ENH3-1 | M2.2×5 | 0.25 | T7 | 48-52 | 25 | 9 | 16 |
| 41-54 | 39 | 47 | TC..1102.. | ENH4-1 | M2.5×6 | 0.43 | T8 | 59-67 | 30 | 13 | 20 |
| 53-70 | 49 | 57 | TP..1103.. | ENH5-1 | M3×7 | 1.25 | T8 | 61-73 | 34 | 19 | 25.5 |
| 68-100 | 63 | 71 | TC..1102.. | ENH6-1 | M2.5×6 | 1.78 | T8 | 77-98 | 45 | 23 | 32.5 |
| 100-153 | 63 | 71 | TP..1103.. | ENH6-1 | M3×7 | 2.53 | T8 | 107-155 | 45 | 23 | 45.5 |
