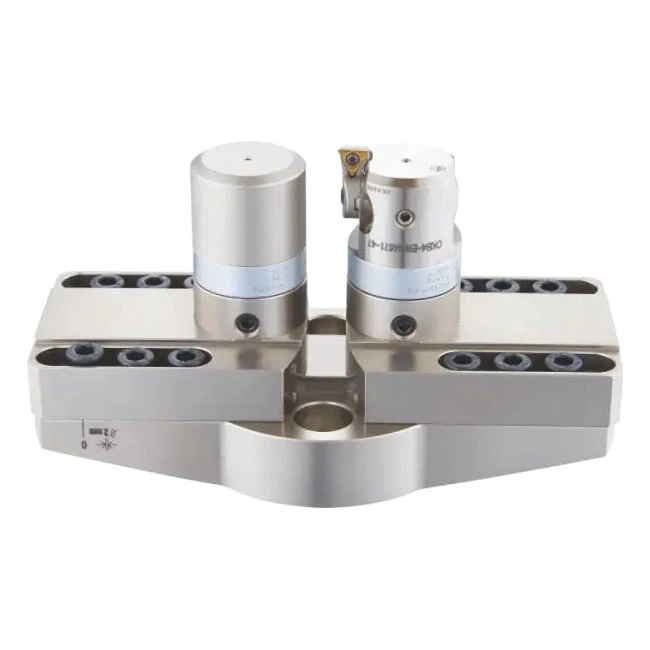

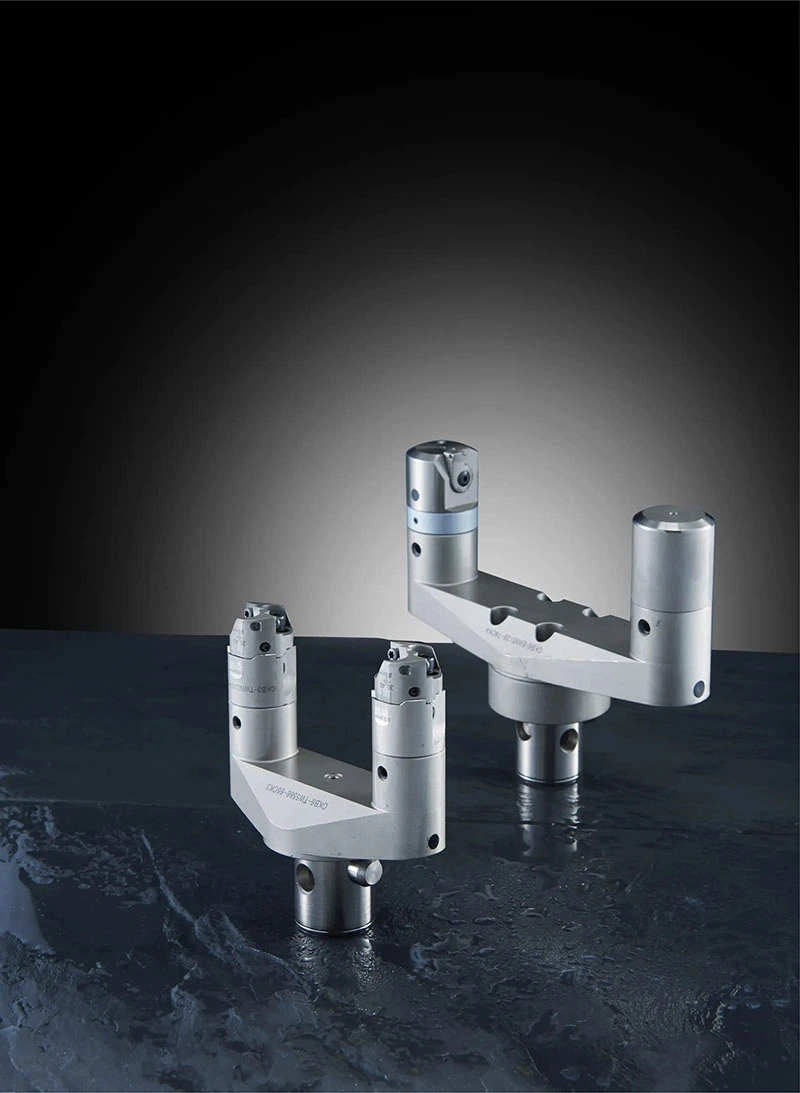

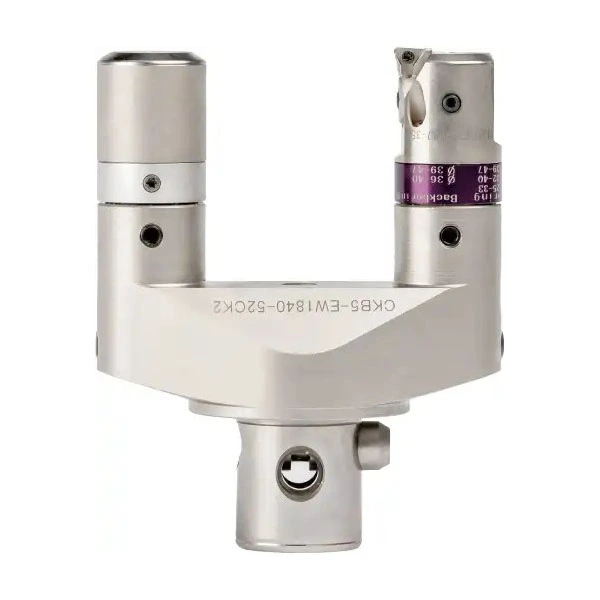

핀 터닝 마무리 헤드

직경 범위: 8mm – 120mm (0.315” – 4.724”)
• 길이 범위: 78mm(3.071인치)
• 재질: H13 강철

특징 및 이점

• 외부 보링 범위: 8mm – 127mm
• 내부 보링 범위: 80mm – 242mm
• 내부 및 외부 보링을 위한 리버서블 초경 인서트 홀더
• 균형추 이중 암 설계로 진동 및 편향 감소
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 106페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

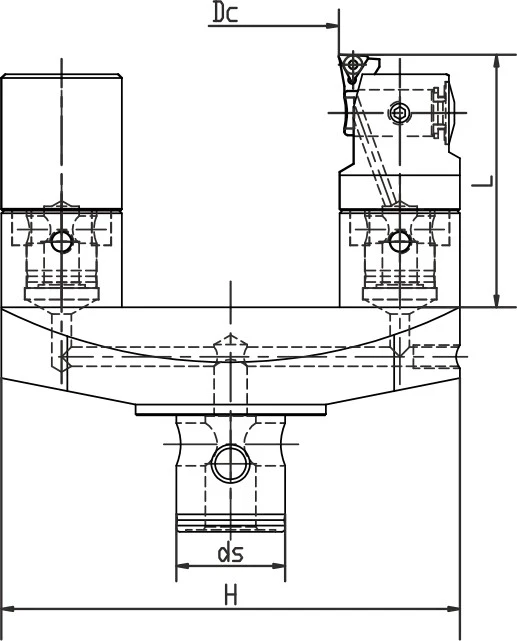

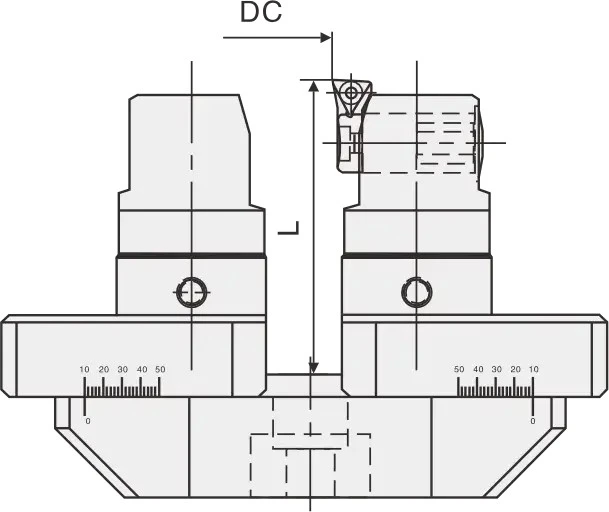

치수 및 기술 사양

7가지 구성 가능

절단 직경(mm)	유지 직경(mm)	길이(mm)	커터블럭	외부 절단 범위(mm)	폭(H)(mm)
80~88	28	52	CKB2-EWN2547-35.5	22~30	79
90~98	28	52	CKB2-EWN2547-35.5	32~40	89
119~129	28	63	CKB3-EWN3260-40	46~55	118
129~139	36	63	CKB3-EWN3260-40	56~65	128
139~149	36	63	CKB3-EWN3260-40	65~75	138
182~195	36	74	CKB4-EWN4174-47	87–100	179
209~222	36	74	CKB4-EWN4174-47	114~127	206
