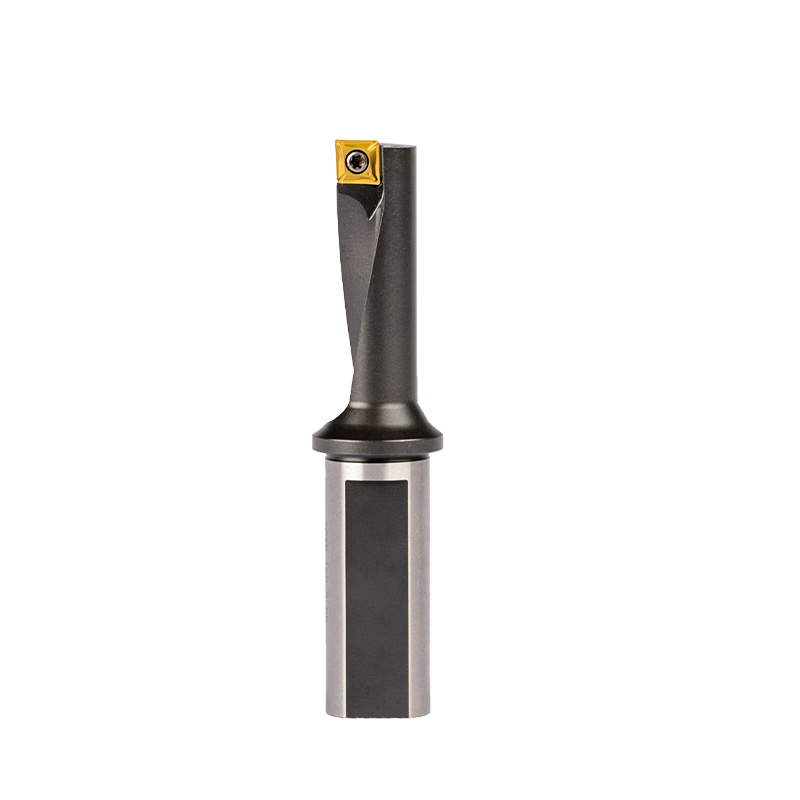

TCAP U 드릴

직경 범위: 8mm – 32mm(0.315” – 1.26”)
• 길이 범위: 2.25XD – 3XD
• 고정밀 가공을 위해 H13 강에서만 사용 가능

특징 및 이점

• 작은 직경과 낮은 유지보수를 위한 단일 XCMT 인서트 특징
• Y형 중앙 배출구를 통해 효율적인 칩 배출이 가능합니다.
• 인덱서블 초경 인서트를 사용하면 최대 P 등급 강까지 피삭재 재질에 다양한 적용이 가능합니다.
• 직선 구멍 드릴링, 각진 표면, 반원통형, 프리캐스트 구멍, 교차 구멍, 보링, 외부 선삭, 거친 주조, 단조 또는 용접 입구 표면용으로 설계됨
• 하나의 절삭유 채널로 인해 유량이 증가하고 금속 제거율, 공구 수명 및 전반적인 생산성이 향상됩니다.
• 고강성 드릴 바디는 진동과 소음을 최소화하여 탁월한 홀 크기 정확성과 뛰어난 홀 품질을 제공합니다.
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 29페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

치수 및 기술 사양

32가지 구성 가능

절단 직경(mm)	유지 직경(mm)	전체 길이(mm)	절단 길이(mm)	유지 길이(mm)	XD 길이	적용 가능한 인서트
8	12	64.5	17.5	42	2.25	XCMT040104-R
8	12	64.5	17.5	42	2.25	XCMT040104-L
10	12	70.5	22.5	42	2.25	XCMT050204
10	12	70.5	22.5	42	2.25	XCMT050204
12	16	79	27	45	2.25	XCMT060204
12	16	79	27	45	2.25	XCMT060204
14	16	85	32	45	2.25	XCMT070304
14	16	85	32	45	2.25	XCMT070304
16	20	96	36	50	2.25	XCMT080304
16	20	96	36	50	2.25	XCMT080304
20	25	113	45	56	2.25	XCMT10T304
20	25	113	45	56	2.25	XCMT10T304
25	32	130	57	60	2.25	XCMT130404
25	32	130	57	60	2.25	XCMT130404
32	32	145	72	60	2.25	XCMT170508
32	32	145	72	60	2.25	XCMT170508
8	12	72.5	24	42	3	XCMT040104-R
8	12	72.5	24	42	3	XCMT040104-L
10	12	79	30	42	3	XCMT050204
10	12	79	30	42	3	XCMT050204
12	16	89	37	45	3	XCMT060204
12	16	89	37	45	3	XCMT060204
14	16	95	42	45	3	XCMT070304
14	16	95	42	45	3	XCMT070304
16	20	108	48	50	3	XCMT080304
16	20	108	48	50	3	XCMT080304
20	25	128	60	56	3	XCMT10T304
20	25	128	60	56	3	XCMT10T304
25	32	148	75	60	3	XCMT130404
25	32	148	75	60	3	XCMT130404
32	32	169	96	60	3	XCMT170508
32	32	169	96	60	3	XCMT170508
