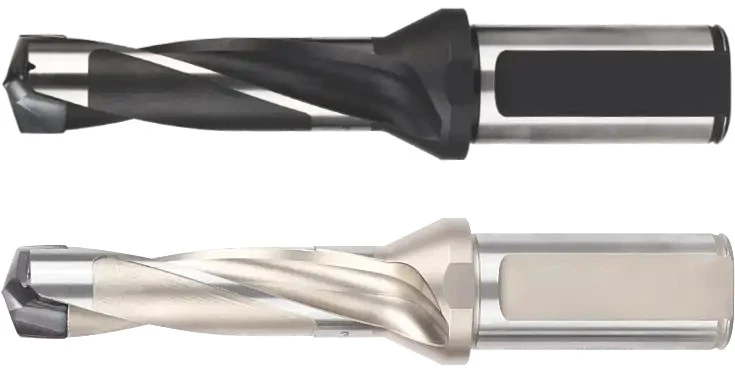

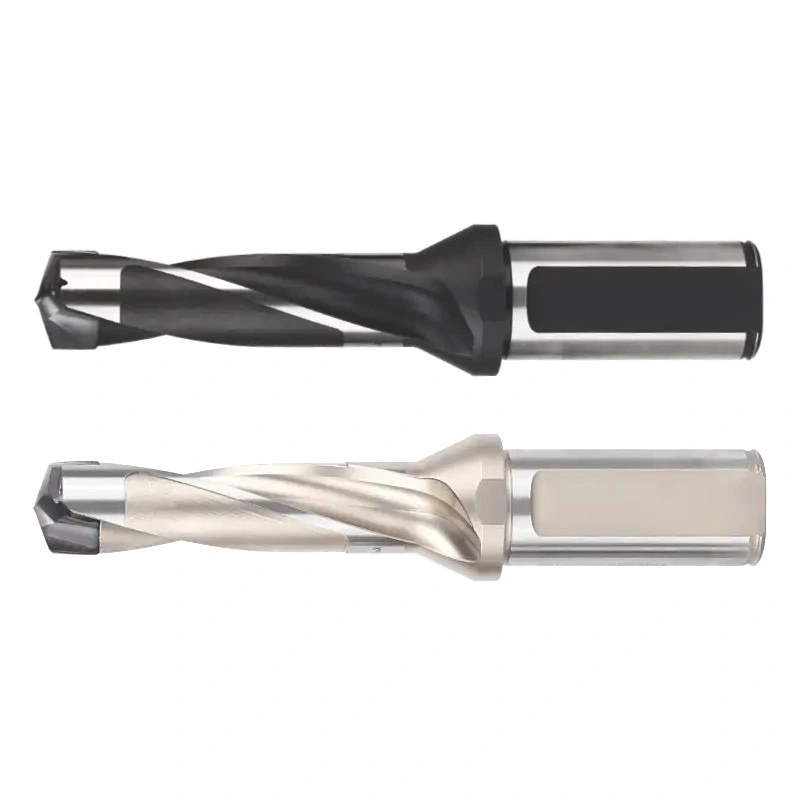

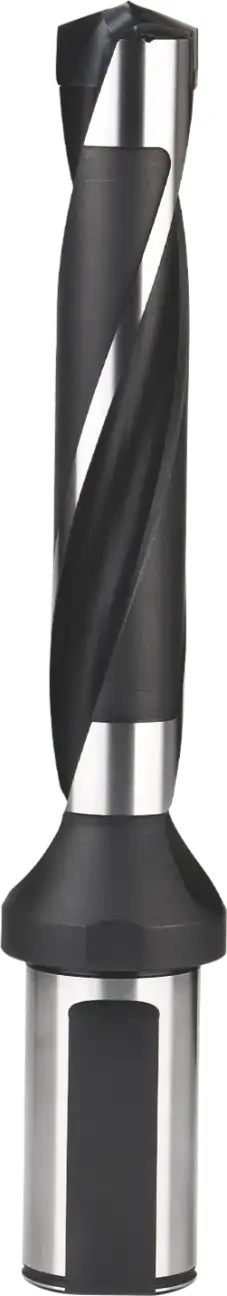

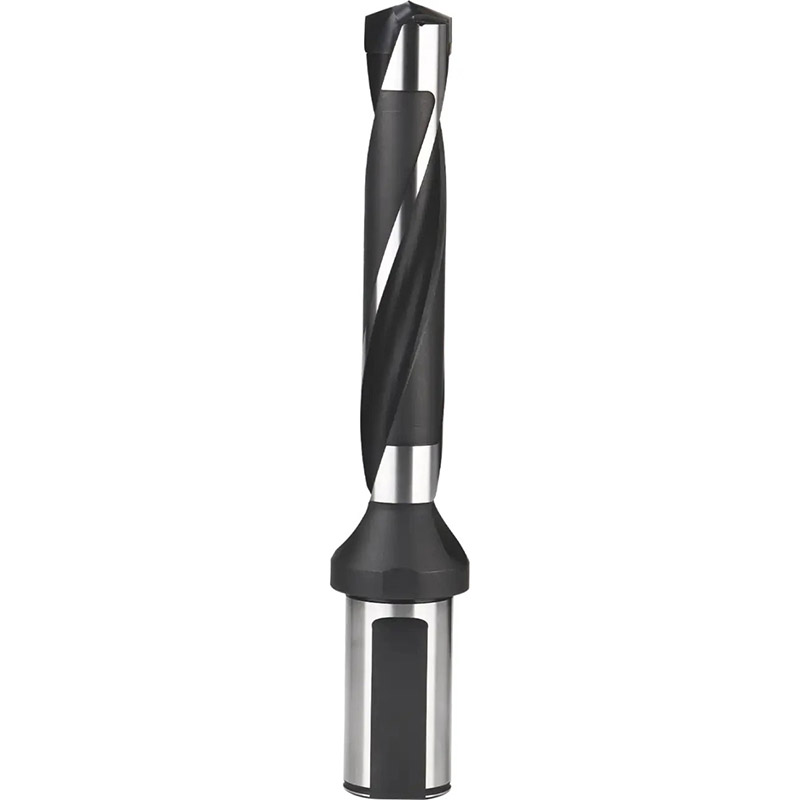

SEM 드릴

직경 범위: 12.5mm – 32.1mm(0.492” – 1.264”)

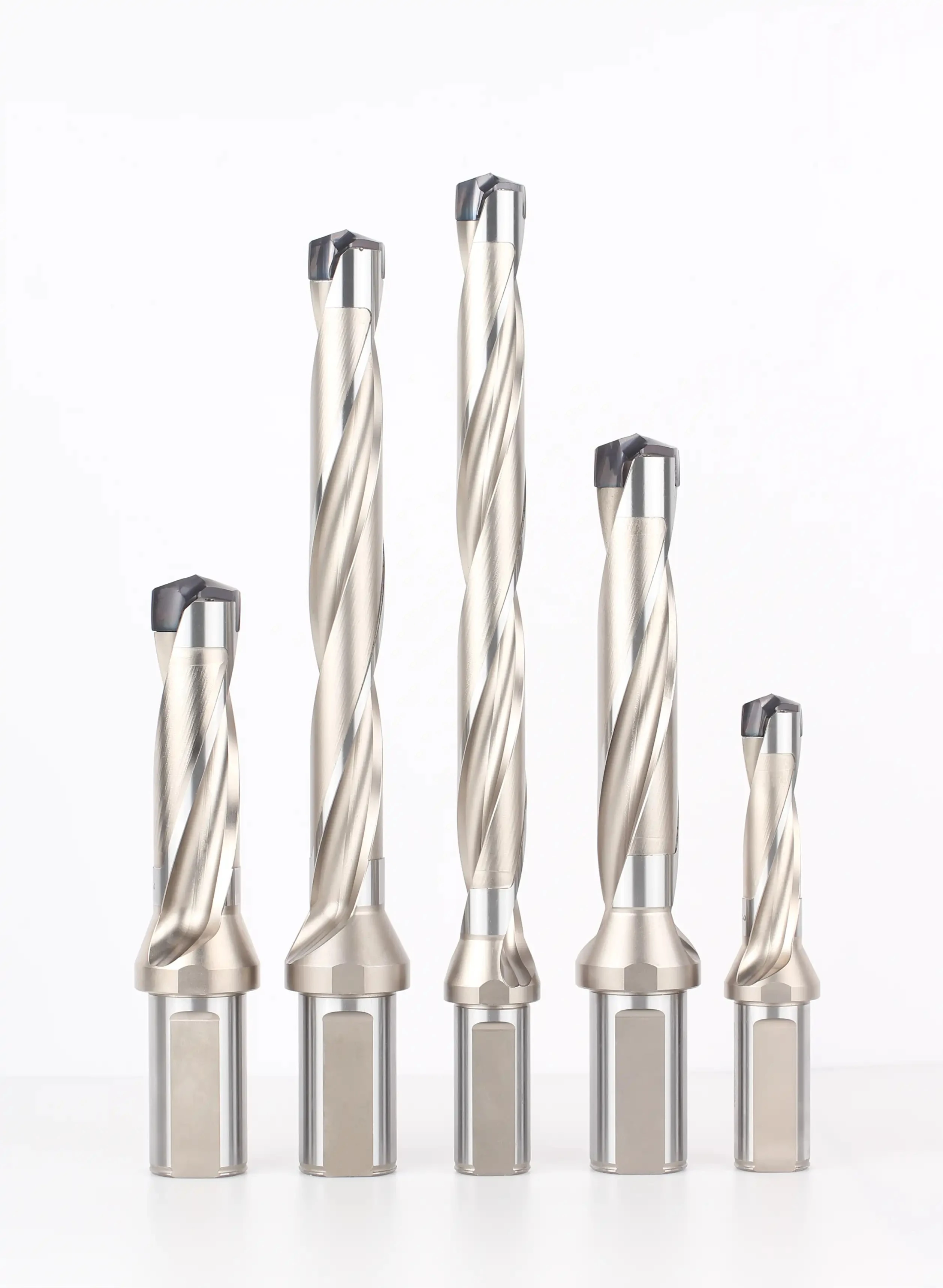

• 길이 범위: 1.5XD, 3XD, 5XD, 8XD, 10XD
• 고정밀 가공을 위한 H13 강과 선반 및 저정밀 가공을 위한 42CrMo(AISI 4140과 비교) 강으로 제공됩니다.

특징 및 이점

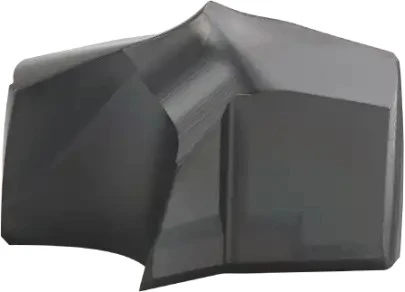

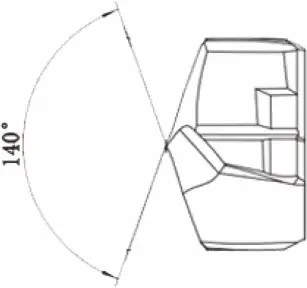

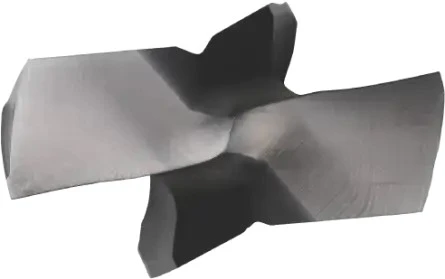

• 교체 가능한 SEM 드릴 헤드의 세 가지 재질이 특징입니다. 즉, PVD 다층 코팅이 적용된 Ac7315 등급 TiAlN, PVD 코팅이 적용된 Ac7320 등급 TiAlN, 다층 TiAlN 코팅이 적용된 ACPM45 등급이 특징입니다.
• 4개의 벽 포켓 디자인으로 인서트 및 드릴 수명이 증가하고 렌치 제거가 간단합니다.
• 교환 가능한 드릴 헤드로 최대 P 등급 강철까지 가공물 소재에 다양한 적용 가능
• 직선 구멍 드릴링, 각진 표면, 반원통형, 프리캐스트 구멍, 교차 구멍, 보링, 외부 선삭, 거친 주조, 단조 또는 용접 입구 표면용으로 설계됨
• 2개의 절삭유 채널을 통해 절삭 영역으로의 직접 흐름이 증가하여 금속 제거율, 공구 수명 및 전반적인 생산성이 향상됩니다.
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 51페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

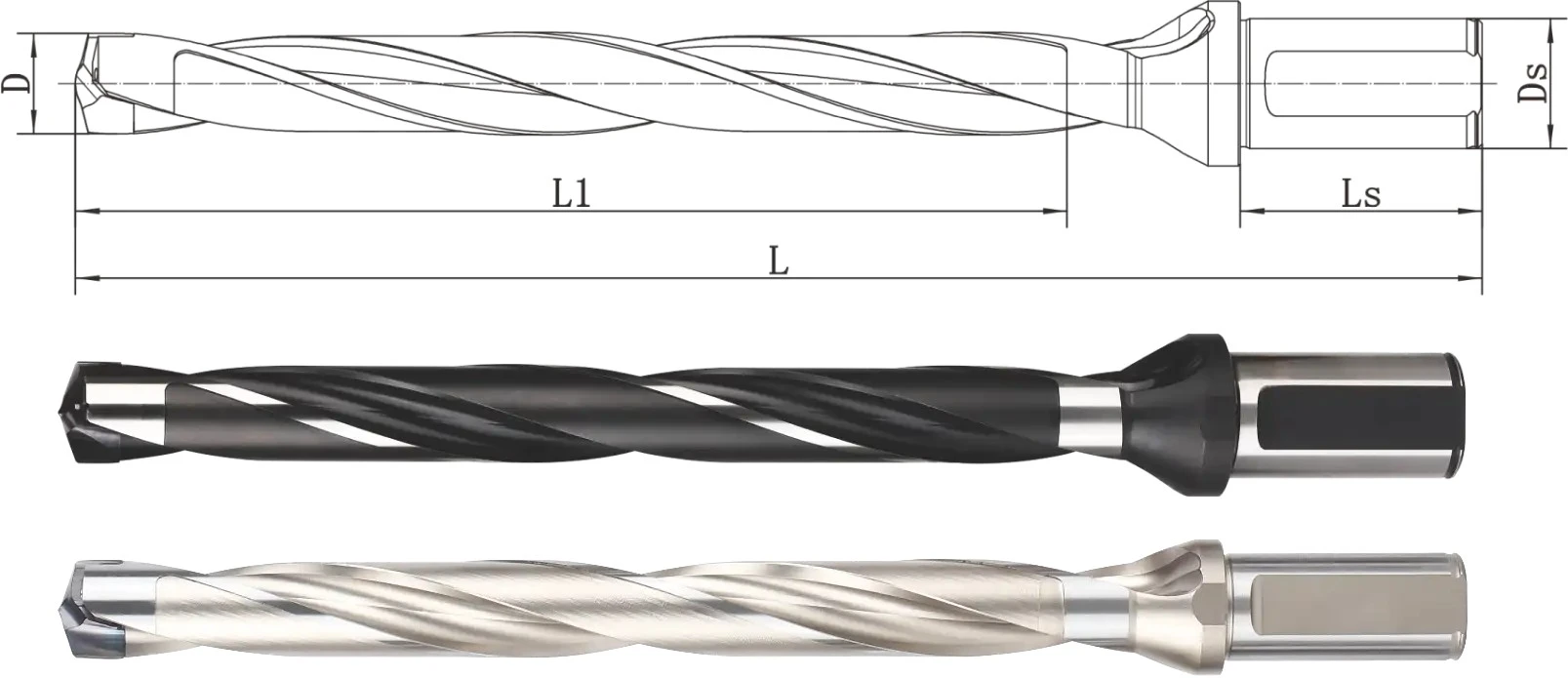

치수 및 기술 사양

99가지 구성 가능

절단 직경(mm)	유지 직경(mm)	전체 길이(mm)	절단 길이(mm)	유지 길이(mm)	XD 길이
12.5	16	89	23	45	1.5
13.51	16	90	25	45	1.5
14.51	20	103	30	50	1.5
16	20	103	30	50	1.5
18.01	25	118	36	56	1.5
20	25	122	39	56	1.5
22.01	25	126	41	56	1.5
24.01	32	138	45	60	1.5
26.01	32	141	48	60	1.5
28.01	32	147	53	60	1.5
30.01	32	149	56	60	1.5
12.5	16	109	39	45	3
13	16	109	39	45	3
13.51	16	111	42	45	3
14	16	111	42	45	3
14.51	20	126	46	50	3
15	20	126	46	50	3
15.88	20	129	49	50	3
17	20	132	52	50	3
18.01	25	147	55	56	3
19	25	151	58	56	3
20	25	154	61	56	3
21	25	157	64	56	3
22.01	25	161	68	56	3
23	25	163	70	56	3
24.01	32	176	73	60	3
25	32	179	76	60	3
26.01	32	182	79	60	3
27	32	184	81	60	3
28.01	32	189	86	60	3
29	32	192	89	60	3
30.01	32	195	92	60	3
31	32	198	95	60	3
12.5	16	133	65	45	5
13	16	133	65	45	5
13.51	16	138	70	45	5
14	16	138	70	45	5
14.51	20	156	76	50	5
15	20	156	76	50	5
15.88	20	161	81	50	5
17	20	166	86	50	5
18.01	25	183	91	56	5
19	25	189	96	56	5
20	25	194	101	56	5
21	25	199	106	56	5
22.01	25	205	112	56	5
23	25	209	116	56	5
24.01	32	224	121	60	5
25	32	229	126	60	5
26.01	32	234	131	60	5
27	32	238	135	60	5
28.01	32	245	142	60	5
29	32	250	147	60	5
30.01	32	256	153	60	5
31	32	260	157	60	5
12.5	16	172	104	45	8
13	16	172	104	45	8
13.51	16	180	112	45	8
14	16	180	112	45	8
14.51	20	201	121	50	8
15	20	201	121	50	8
15.88	20	209	129	50	8
17	20	217	137	50	8
18.01	25	237	145	56	8
19	25	246	153	56	8
20	25	254	161	56	8
21	25	262	169	56	8
22.01	25	270	177	56	8
23	25	278	185	56	8
24.01	32	296	193	60	8
25	32	304	201	60	8
26.01	32	312	209	60	8
27	32	319	216	60	8
28.01	32	329	226	60	8
29	32	337	234	60	8
30.01	32	345	242	60	8
31	32	353	250	60	8
12.5	16	195	127	45	10
13	16	201	132	45	10
13.51	16	207	140	45	10
14	16	209	142	45	10
14.51	20	226	148	50	10
15	20	230	152	50	10
15.88	20	241	162	50	10
17	20	251	172	50	10
18.01	25	274	182	56	10
19	25	284	193	56	10
20	25	295	203	56	10
21	25	307	214	56	10
22.01	25	318	224	56	10
23	25	326	234	56	10
24.01	32	346	244	60	10
25	32	357	255	60	10
26.01	32	368	265	60	10
27	32	377	275	60	10
28.01	32	387	284	60	10
29	32	396	294	60	10
30.01	32	406	304	60	10
31	32	415	314	60	10
