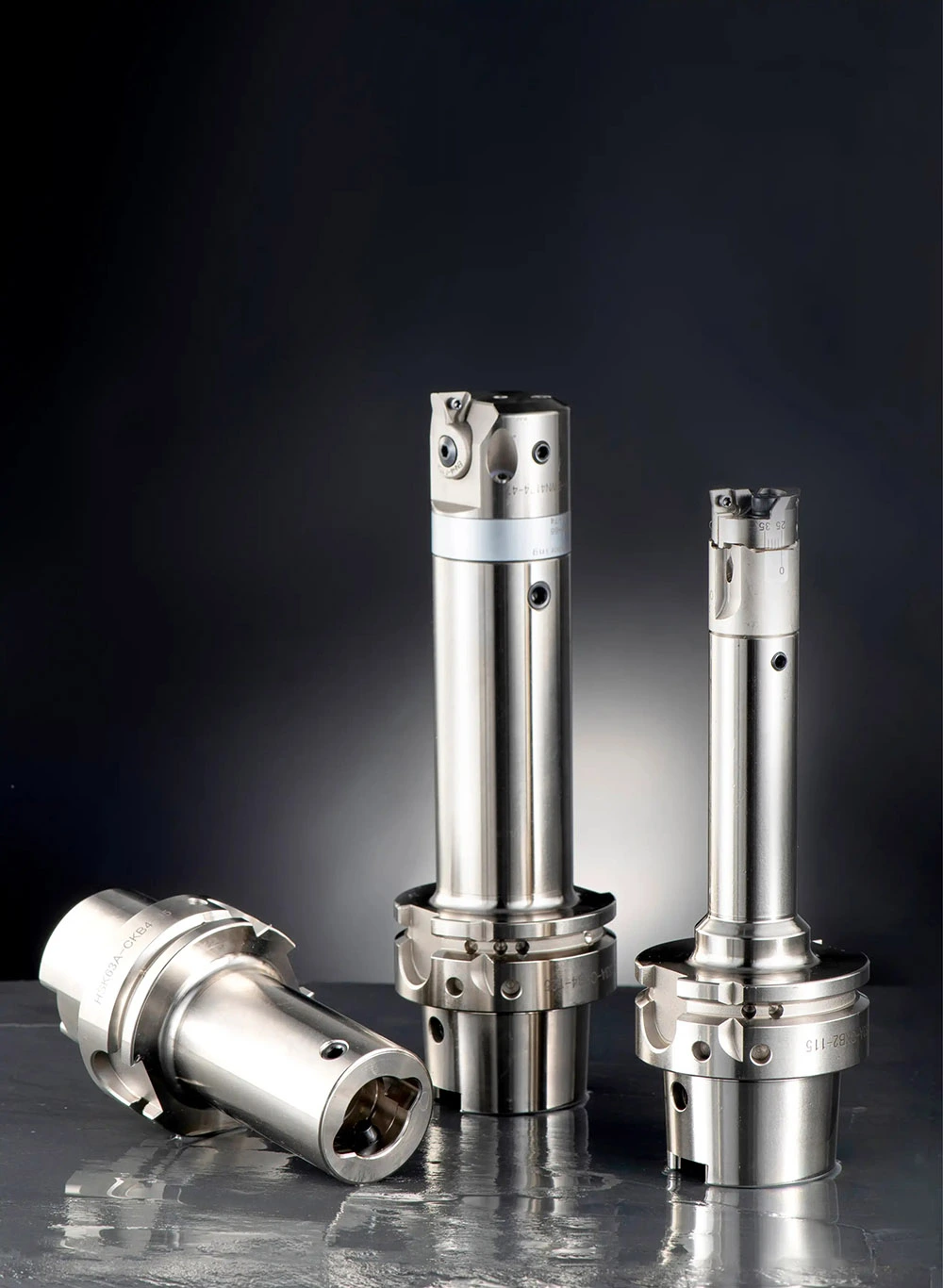

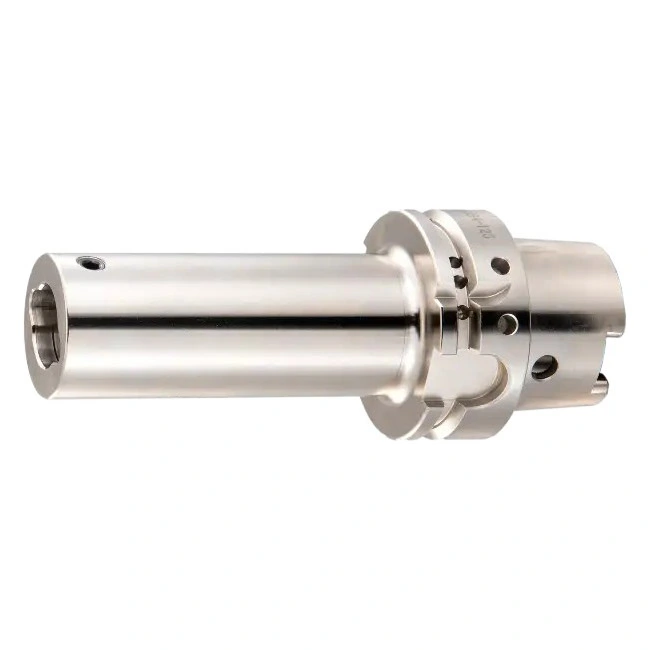

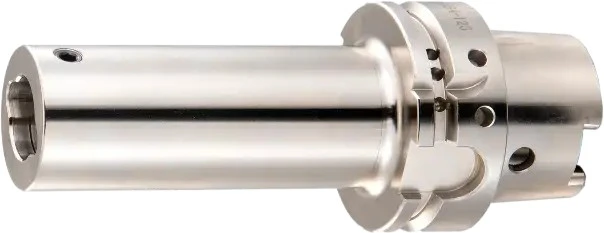

HSK 보유자

직경 범위: 19mm – 63mm(0.788” – 2.48”)
• 길이 범위: 85mm – 155mm(3.346” – 6.102”)
• 재질: H13 강철

특징 및 이점

• 중공 생크 인터페이스는 강성을 높이기 위해 테이퍼와 면 접촉을 동시에 제공합니다.
• 최대 런아웃: 0.005mm
• H5 내경 공차
• 15,000RPM에서 G6.3으로 균형 조정
• 고속 애플리케이션에 사용 가능한 옵션 G2.5 밸런싱
• DIN 1835-B를 준수하는 직선형 및 경사형 플랫 생크 공구와 호환됩니다.
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 110페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

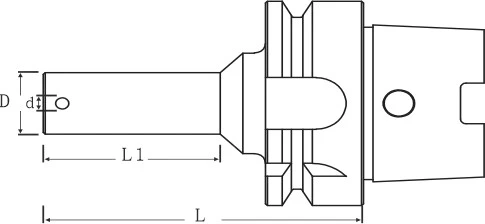

치수 및 기술 사양

17가지 구성 가능

구멍 직경(mm)	시트 직경(mm)	시트 길이(mm)	팁 길이(mm)	질량(kg)
11	19	85	47	1.18
11	19	115	77	1.21
14	24	85	47	1.21
14	24	115	77	1.27
14	24	145	107	1.3
18	31	95	69	1.32
18	31	125	99	1.46
18	31	155	129	1.62
22	39	95	69	1.54
22	39	125	99	1.86
22	39	155	129	2.15
28	50	95	69	1.81
28	50	125	99	2.35
28	50	155	129	2.75
36	63	95	69	2.75
36	63	125	99	3.2
36	63	155	129	3.4
