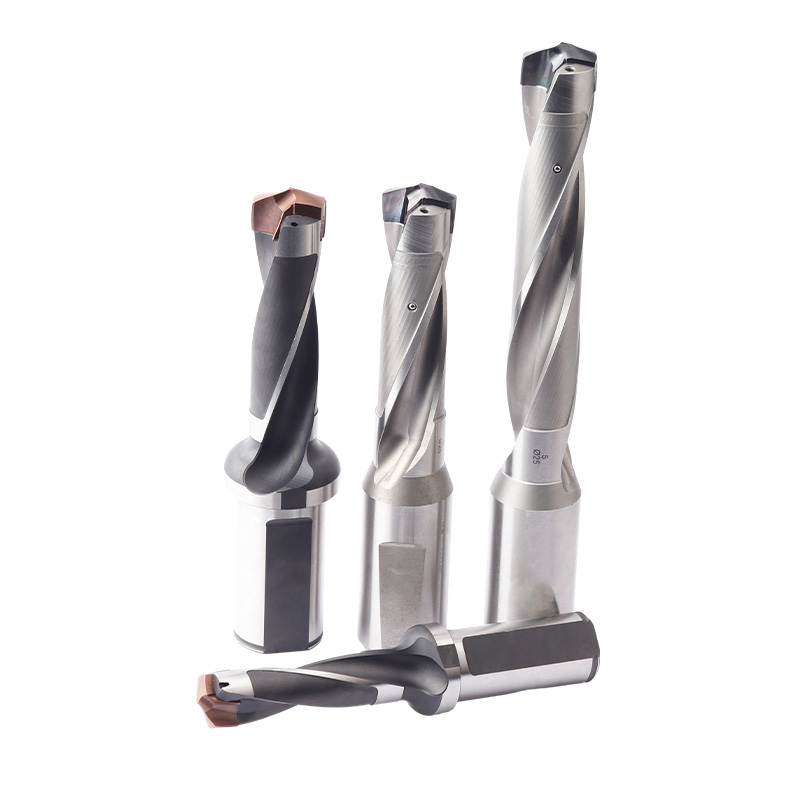

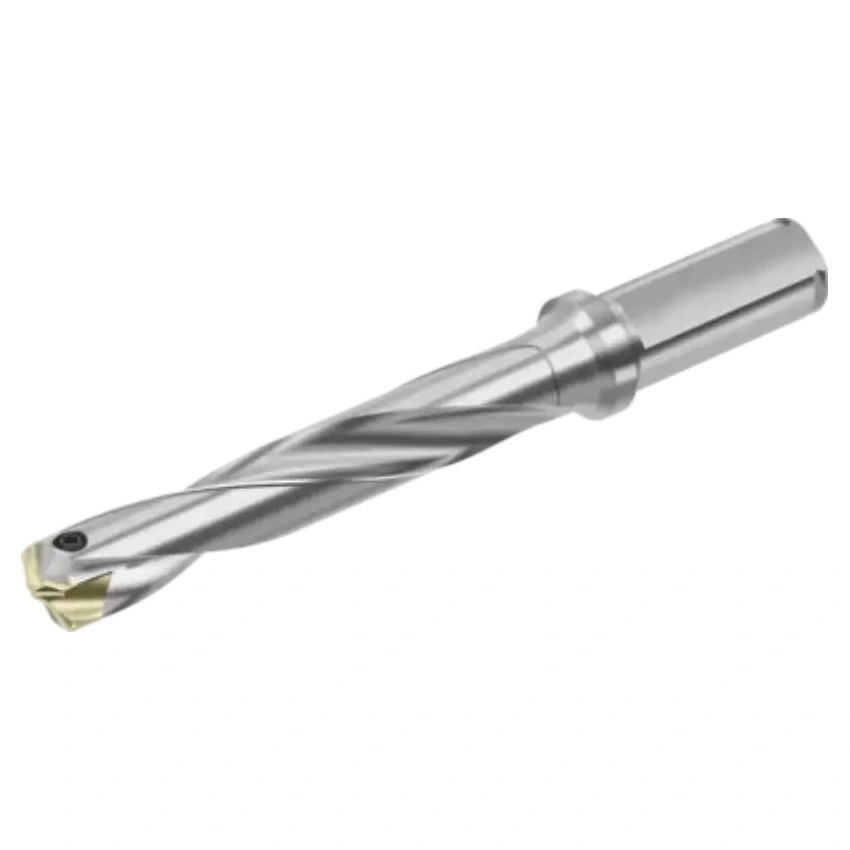

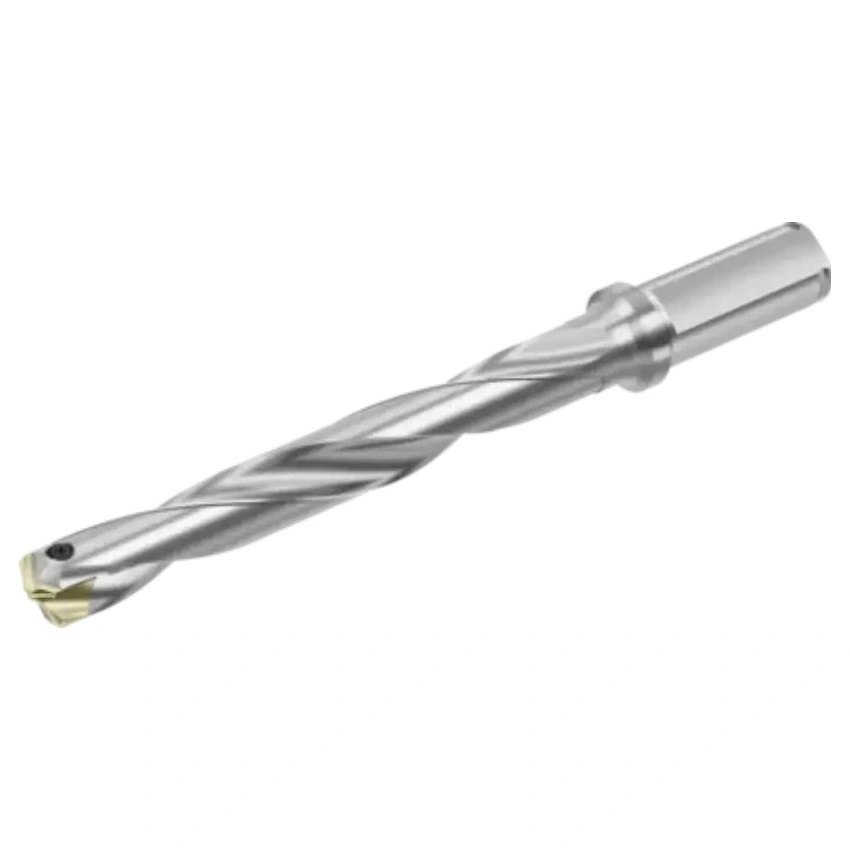

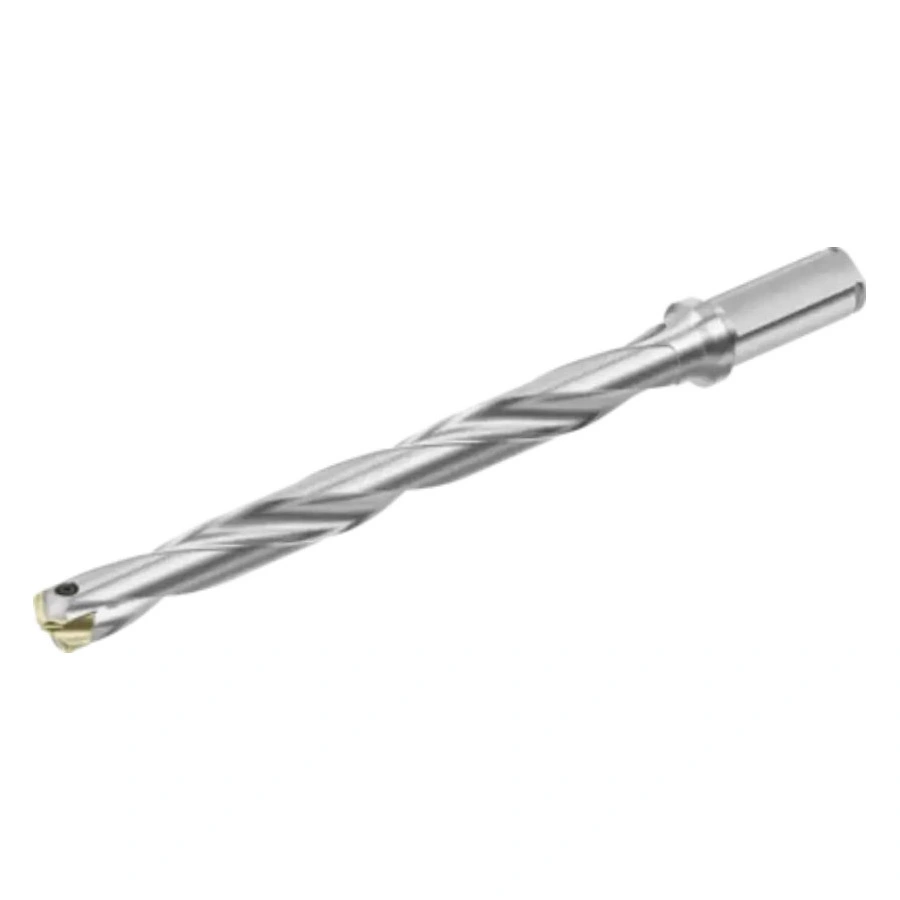

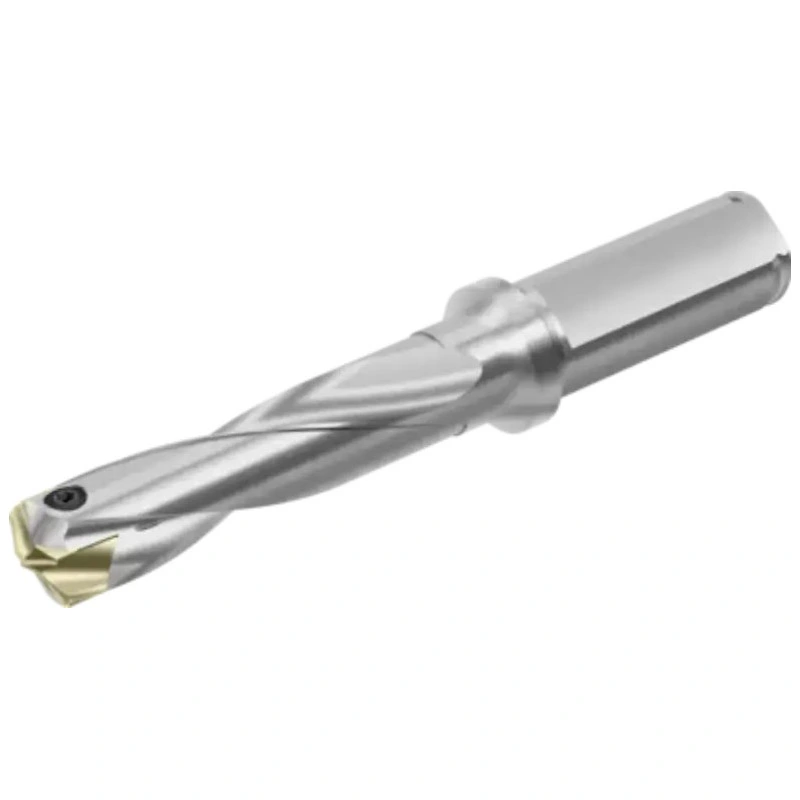

크라운니옥 드릴

직경 범위: 12mm – 37mm (0.472” – 1.457”)
• 길이 범위: 3XD, 5XD, 7XD, 10XD
• 선반 및 저정밀 가공을 위해 42CrMo(AISI 4140과 비교)로만 사용 가능

특징 및 이점

• HiPIMS(고전력 임펄스 마그네트론 스퍼터링) 기술을 사용하여 AlTiN(알루미늄 티타늄 질화물) 코팅이 적용된 WPP25 세립 초경 모재로 제조된 교환 가능한 초경 드릴 팁이 특징입니다.
• 금색 ZrN(질화지르코늄) 상단 코팅은 시각적 마모 표시기 역할을 하여 작업자가 인서트 마모를 빠르게 식별하고 공구 활용도를 극대화할 수 있습니다.
• 주로 최대 43HRC의 ISO P 고장력강을 드릴링하기 위해 설계되었으며 보조 용도로는 ISO K 주철이 있습니다.
• 관통 드릴링, 블라인드 드릴링, 적층형 플레이트 드릴링에 최적입니다.
• 교환 가능한 드릴 팁 디자인은 파일럿 드릴링 없이 최대 10×D의 드릴링 깊이를 지원합니다.
• 자세한 치수, 공차 및 적용 가능한 인서트에 대해서는 "다운로드" 탭 아래 카탈로그 47페이지를 참조하십시오.
• 가격이나 맞춤형 솔루션에 대한 문의는 당사로 연락주시기 바랍니다.

문의 보내기

제품 설명

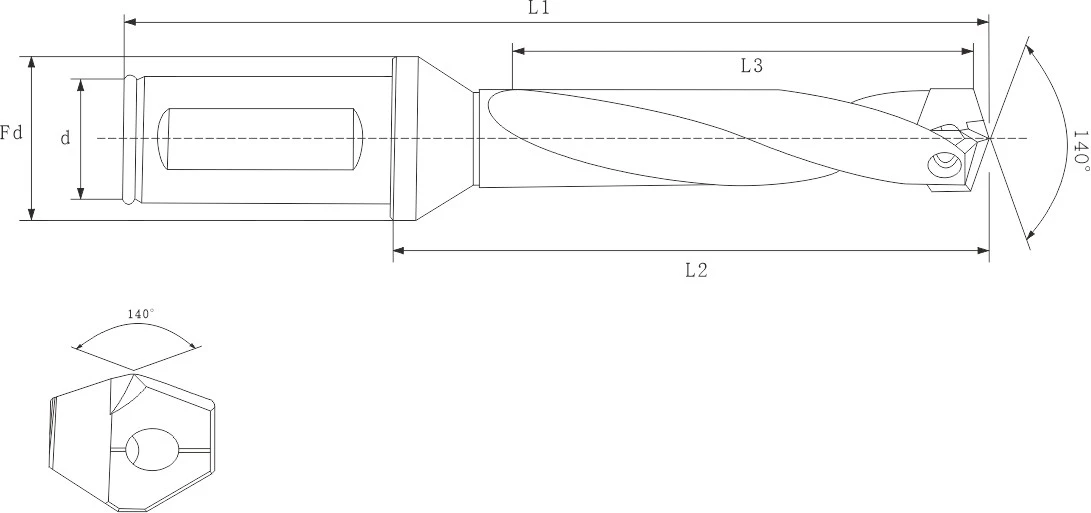

치수 및 기술 사양

92개의 사용 가능한 구성

절단 직경(mm)	유지 직경(mm)	절단 길이(mm)	유지 길이(mm)	XD 길이
12	16	36	48	3
13	16	41	48	3
14	16	45	48	3
15	16	48	48	3
16	20	51	50	3
17	20	54	50	3
18	20	57	50	3
19	20	61	50	3
20	20	64	50	3
21	20	67	50	3
22	25	70	56	3
23	25	73	56	3
24	25	76	56	3
25	25	80	56	3
26	25	83	56	3
27	25	86	56	3
28	32	89	60	3
29	32	92	60	3
30	32	95	60	3
31	32	99	60	3
32	40	102	70	3
33	40	105	70	3
34	40	108	70	3
35	40	111	70	3
36	40	115	70	3
37	40	118	70	3
12	16	62	48	5
13	16	67	48	5
14	16	73	48	5
15	16	78	48	5
16	20	83	50	5
17	20	88	50	5
18	20	93	50	5
19	20	98	50	5
20	20	104	50	5
21	20	109	50	5
22	25	114	56	5
23	25	119	56	5
24	25	124	56	5
25	25	130	56	5
26	25	135	56	5
27	25	140	56	5
28	32	145	60	5
29	32	150	60	5
30	32	155	60	5
31	32	161	60	5
32	40	166	70	5
33	40	171	70	5
34	40	176	70	5
35	40	181	70	5
36	40	187	70	5
37	40	192	70	5
12	16	86	48	7
13	16	93	48	7
14	16	101	48	7
15	16	108	48	7
16	20	115	50	7
17	20	122	50	7
18	20	133	50	7
19	20	136	50	7
20	20	144	50	7
21	20	151	50	7
22	25	158	56	7
23	25	165	56	7
24	25	172	56	7
25	25	180	56	7
26	25	187	56	7
27	25	194	56	7
28	32	201	60	7
29	32	208	60	7
30	32	215	60	7
31	32	223	60	7
32	40	230	70	7
33	40	237	70	7
34	40	244	70	7
35	40	251	70	7
36	40	259	70	7
37	40	266	70	7
12	16	120	48	10
13	16	130	48	10
14	16	140	48	10
15	16	150	48	10
16	20	160	50	10
17	20	170	50	10
18	20	180	50	10
19	20	190	50	10
20	20	200	50	10
21	20	210	50	10
22	25	220	56	10
23	25	230	56	10
24	25	240	56	10
25	25	250	56	10
